Broyeur planétaire à billes PM 200

Demandez un devis gratuit!

Sélectionnez les articles que vous souhaitez dans la liste de demande. Vous pouvez choisir des articles sur toutes les pages.

Votre liste de demande sera visible dans le coin à droite du site.

Demande générale

Vous n'êtes pas sûr des articles dont vous avez besoin ?

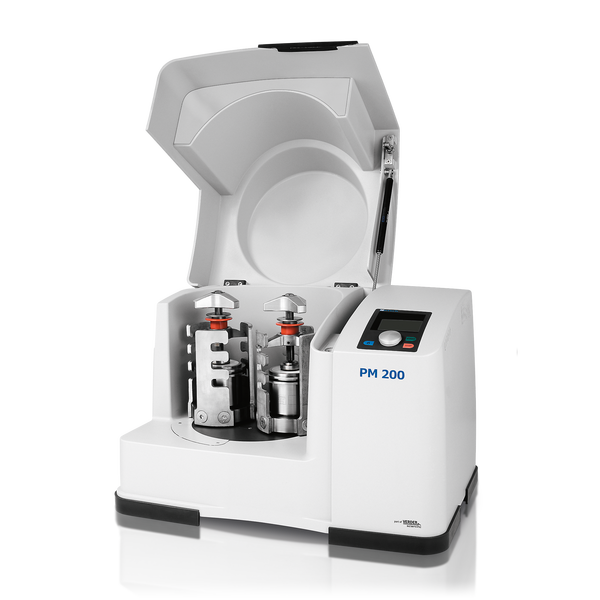

Broyeur planétaire à billes PM 200

(bols et billes à commander séparément)
20.640.0001
PM 200avec 2 stations de broyage, ratio de vitesse 1 : -2
autres tensions disponibles au même prix


Accessoires Broyeurs planétaires à billes

22.661.0003Unité de serrage pour PM 200
03.025.0178Adaptateur pour empiler les bols de broyage 50 ml - 80 ml
02.728.0048Aide au comptage pour la roue solaire PM 100, PM 200 et PM 400

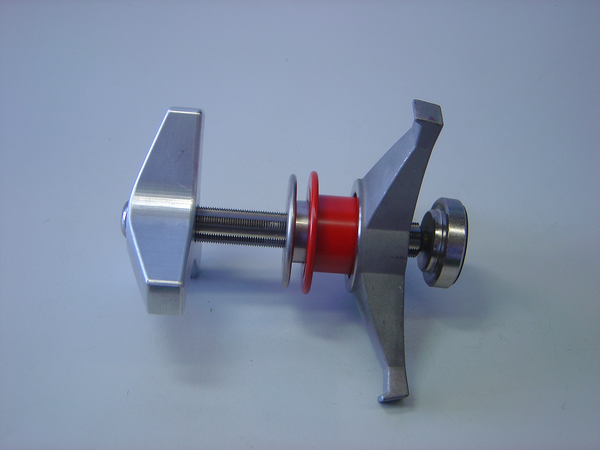

03.486.0062Aide à l'ouverture de l'unité de serrage des broyeurs planétaires à billes
99.200.0008Documentation QI/QO pour PM 200


Bol de broyage EasyFit

(les bols de broyage EasyFit conviennent à tous les broyeurs planétaires à billes)


Acier inoxydable trempé

01.462.023912 ml
01.462.024025 ml
01.462.051650 ml
01.462.051780 ml
01.462.0518125 ml


Carbure de Tungstène

01.462.049450 ml
01.462.049580 ml
01.462.0527125 ml


Agate

01.462.050950 ml
01.462.051180 ml
01.462.0515125 ml


Corindon fritté

01.462.050750 ml
01.462.0512125 ml


Oxyde de Zirconium

01.462.050850 ml
01.462.051080 ml
01.462.0513125 ml


Accessoires pour bol de broyage EasyFit pour le broyage humide, le broyage sous atmosphère inerte et l'alliage mécanique (MA)

Couvercles d'aération (incl. insert)

22.107.0613pour bol de broyage EasyFit 50 ml - 125 ml, acier inoxydable trempé
22.107.0616pour bol de broyage EasyFit 50 ml - 125 ml, carbure de tungstène
22.107.0617pour bol de broyage EasyFit 50 ml - 125 ml, agate
22.107.0615pour bol de broyage EasyFit 50 ml - 125 ml, oxyde de zirconium
22.864.0001Set de vannes de rechange pour couvercles d'aération M8x1


Insert pour couvercle d'aération

03.474.0225pour bol de broyage EasyFit 50 ml - 125 ml, acier inoxydable trempé
03.474.0207pour bol de broyage EasyFit 50 ml - 125 ml, carbure de tungstène
03.474.0208pour bol de broyage EasyFit 50 ml - 125 ml, agate
03.474.0206pour bol de broyage EasyFit 50 ml - 125 ml, oxyde de zirconium


Systèmes de fermeture de sécurité

22.867.0011pour bol de broyage EasyFit 50 ml - 125 ml
02.486.0055Aide à l'ouverture pour le dispositif de fermeture de sécurité


Joints pour bols de broyage EasyFit

Joints O

05.114.0086Joint torique pour bol de broyage de 12 ml EasyFit
05.114.0085Joint torique pour bol de broyage de 25 ml EasyFit
05.114.0056Joint torique pour bols de broyage de 50 ml - 125 ml EasyFit


Billes de broyage

Aide au choix
Aide au choix
Les billes de broyage sont disponibles en différents diamètres. La règle de base suivante s'applique : pour un processus de broyage efficace, la bille de broyage doit être au moins 3 fois plus grosse que la plus grosse particule. Pour réduire l'abrasion et l'usure, les billes de broyage utilisées dans un processus de broyage doivent toutes avoir le même diamètre. Le nombre de billes dépend du volume du bol utilisé. Le document ‘Grinding jar ball charge’ fournit des détails sur le volume utile des bols de broyage, la taille d'alimentation maximale et le remplissage correct avec des billes de broyage pour le broyage à sec et humide, ainsi que pour la rupture cellulaire. Les bols et les billes de broyage doivent toujours être faits du même matériau. Matériaux disponibles:
  • Acier trempé (densité 7,8 g/cm3, dureté ≤ 235 HB, résistance moyenne à l'abrasion)
    généralement utilisé pour broyer des échantillons mi-durs à durs et cassants.

  • Acier inoxydable (densité 7,7 g/cm3, dureté ≤ 245 HB, résistance moyenne à l'abrasion)
    généralement utilisé pour broyer des échantillons mi-durs à durs et cassants.

  • Carbure de tungstène (densité 14,8 g/cm3, dureté 93,6 HRA, résistance élevée à l'abrasion)
    utilisé pour broyer des échantillons très durs et cassants. En utilisant du carbure de tungstène, la contamination de l'échantillon avec du fer est évitée.

  • Agate (densité 2,6 g/cm3, dureté 6,5 - 7 Mohs, faible résistance à l'abrasion)
    un matériau naturel très pur approprié pour broyer des échantillons mous à mi-durs ou fibreux. Grâce à sa faible densité, l'agate convient pour les processus de broyage en douceur avec un faible apport d'énergie.

  • Le Corindon fritté (densité 3,8 g/cm3, dureté 1600 HV 0,5, résistance moyenne à l'abrasion) est un matériau céramique adapté au broyage d'échantillons mous à mi-durs ou fibreux. Il est principalement utilisé pour les processus de broyage sans métaux lourds.

  • Le nitrure de silicium (densité 3,6 g/cm3, dureté 1600 HV, résistance élevée à l'abrasion) est un matériau céramique adapté au broyage d'échantillons mi-durs à durs. En raison de sa faible densité, le nitrure de silicium est utilisé pour les processus de broyage en douceur avec une faible consommation d'énergie. Grâce à la haute résistance à l'abrasion du matériau, il convient également parfaitement au broyage ultrafin.

  • Oxyde de zirconium (densité 6,05 g/cm3, dureté 1250 HV, résistance élevée à l'abrasion)
    matériau céramique approprié pour broyer des échantillons mi-durs à durs et fibreux. Il est généralement utilisé pour les procédés de broyage sans métaux lourds ou les applications pour des tailles de particules ultrafines.

Note: Le matériau de l'outil de broyage doit être plus dur que l'échantillon. Pour plus d'informations, consultez le document “Material Analyses of Equipment & Accessories” dans la section Téléchargements.


Acier dur

05.368.00295 mm Ø
05.368.00307 mm Ø
05.368.005910 mm Ø
05.368.003212 mm Ø
05.368.010815 mm Ø
05.368.003320 mm Ø


Acier inox

22.455.00102 mm Ø, 500 g (approx. 110 ml)
22.455.00113 mm Ø, 500 g (approx. 120 ml)
22.455.00023 mm Ø, 200 pièces (approx. 6 ml)
22.455.00014 mm Ø, 200 pièces (approx. 14 ml)
22.455.00035 mm Ø, 200 pièces (approx. 25 ml)
05.368.00345 mm Ø
05.368.00357 mm Ø
05.368.006310 mm Ø
05.368.003712 mm Ø
05.368.010915 mm Ø
05.368.006220 mm Ø


Carbure de Tungstène

22.455.00063 mm Ø, 200 pièces (approx. 6 ml)
22.455.00054 mm Ø, 200 pièces (approx. 14 ml)
22.455.00045 mm Ø, 200 pièces (approx. 25 ml)
05.368.00385 mm Ø
05.368.00397 mm Ø
05.368.007110 mm Ø
05.368.004112 mm Ø
05.368.011015 mm Ø
05.368.007020 mm Ø


Agate

05.368.00245 mm Ø
05.368.00257 mm Ø
05.368.006710 mm Ø
05.368.002712 mm Ø
05.368.011115 mm Ø
05.368.002820 mm Ø


Corindon fritté

05.368.00195 mm Ø
05.368.002110 mm Ø
05.368.011215 mm Ø
05.368.005420 mm Ø


Oxyde de Zirconium

32.368.00050.1 mm Ø, 0.5 kg (approx. 135 ml)
32.368.00030.5 mm Ø, 0,5 kg (env. 135 ml)
32.368.00041 mm Ø, 0,5 kg (env. 135 ml)
05.368.00892 mm Ø, 0,5 kg (env. 135 ml)
05.368.00903 mm Ø, 0,5 kg (env. 140 ml)
22.455.00073 mm Ø, 200 pièces (approx. 6 ml)
22.455.00095 mm Ø, 200 pièces (approx. 25 ml)
05.368.01467 mm Ø
05.368.009410 mm Ø
05.368.009612 mm Ø
05.368.011315 mm Ø
