Les broyeurs à couteaux sont adaptés au broyage de mélanges de produits mous, mi-durs, durs, élastiques, fibreux et hétérogènes. Grâce à son puissant moteur de 3 kW à couple élevé et à la technologie RES, le broyeur à couteaux SM 300 excelle particulièrement dans les tâches difficiles où les autres broyeurs à couteaux échouent.
Ce broyeur permet une adaptation parfaite aux exigences de l'application grâce à une vitesse variable de 100 à 3 000 min-1. Une gamme de tamis de fond avec des ouvertures de 0,25 à 20 mm est disponible, assurant une finesse finale définie.
"C'est un broyeur très robuste qui nous permet d'homogénéiser des échantillons avec une granulométrie très uniforme selon le tamis utilisé et très facile à utiliser. Comme il s'agit d'un équipement très robuste et qu'il est fait pour durer, je le recommanderais sans hésiter."
Jonatan Racancoj
Cempro-Proverde
"Ce broyeur est le bosseur du département. Il peut traiter presque tout ce que vous voulez lui faire passer. Il est facile à démonter et à nettoyer. J'ai travaillé avec d'autres broyeurs dans le passé et celui-ci est de loin le meilleur."
Jason Roys
Covance
"Avant d'acquérir le SM 300, nous utilisions un VitaMix pour transformer les composants structurés en poudre. Bien entendu, cela prenait beaucoup de temps pour les grandes quantités de matériaux. Maintenant, avec ce broyeur, nous sommes en mesure d'économiser du temps et de l'énergie. C'est un achat indispensable pour toute entreprise qui a besoin de couper, de réduire en poudre, de broyer, d'éviscérer ou de réduire de quelque manière que ce soit de grosses particules."
Major Hillmann
Epiceutical Labs
Une masse d'inertie supplémentaire assure un couple très élevé qui permet au SM 300 de broyer de nombreux matériaux à la finesse analytique en une seule opération (Technologie RES, voir le graphique de droite). La puissance de pointe supplémentaire dérivée de la masse du volant d'inertie est utilisée pour surmonter les blocages potentiels, même lors du broyage de matériaux particulièrement durs. De plus, la Technologie RES permet une alimentation rapide des échantillons.

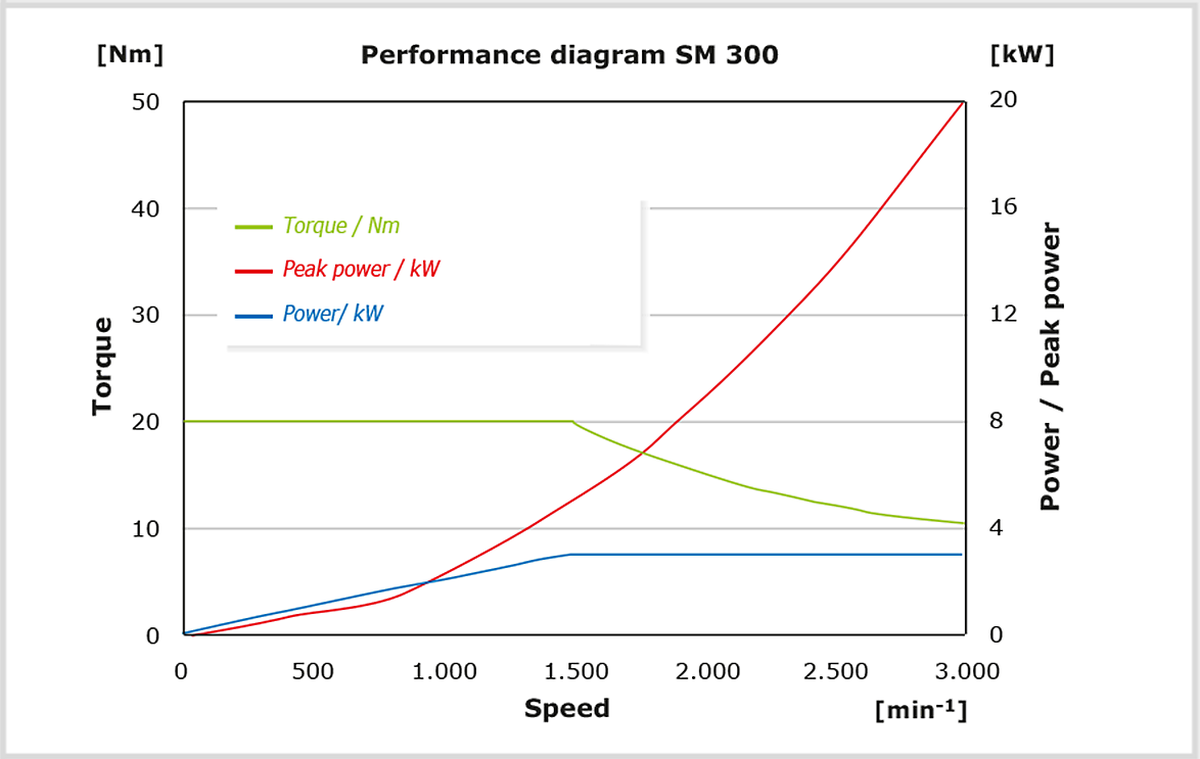

Le diagramme montre le couple (vert) et la puissance (bleu) du moteur ainsi que la puissance de pointe temporairement réalisable (rouge) en fonction de la vitesse. La puissance de crête augmente sur toute la plage de vitesse. Cela signifie que plus la vitesse est élevée, plus il y a de puissance temporairement disponible pour les événements de coupe.
Cette vidéo montre l'étonnante polyvalence du broyeur de coupe SM 300 avec un grand choix d'accessoires, y compris différents entonnoirs, bacs de récupération et rotors, qui facilitent l'alimentation et la collecte d'échantillons de différentes formes, tailles et quantités. La vitesse variable permet de choisir les paramètres de coupe optimaux, et le puissant moteur de 3 kW doté de la technologie RES confère au broyeur une force de traction maximale.
Regardez la vidéo pour voir comment le SM 300 s'acquitte avec brio de ces 8 applications :
Idéal pour les matériaux sensibles à la lumière & à la chaleur

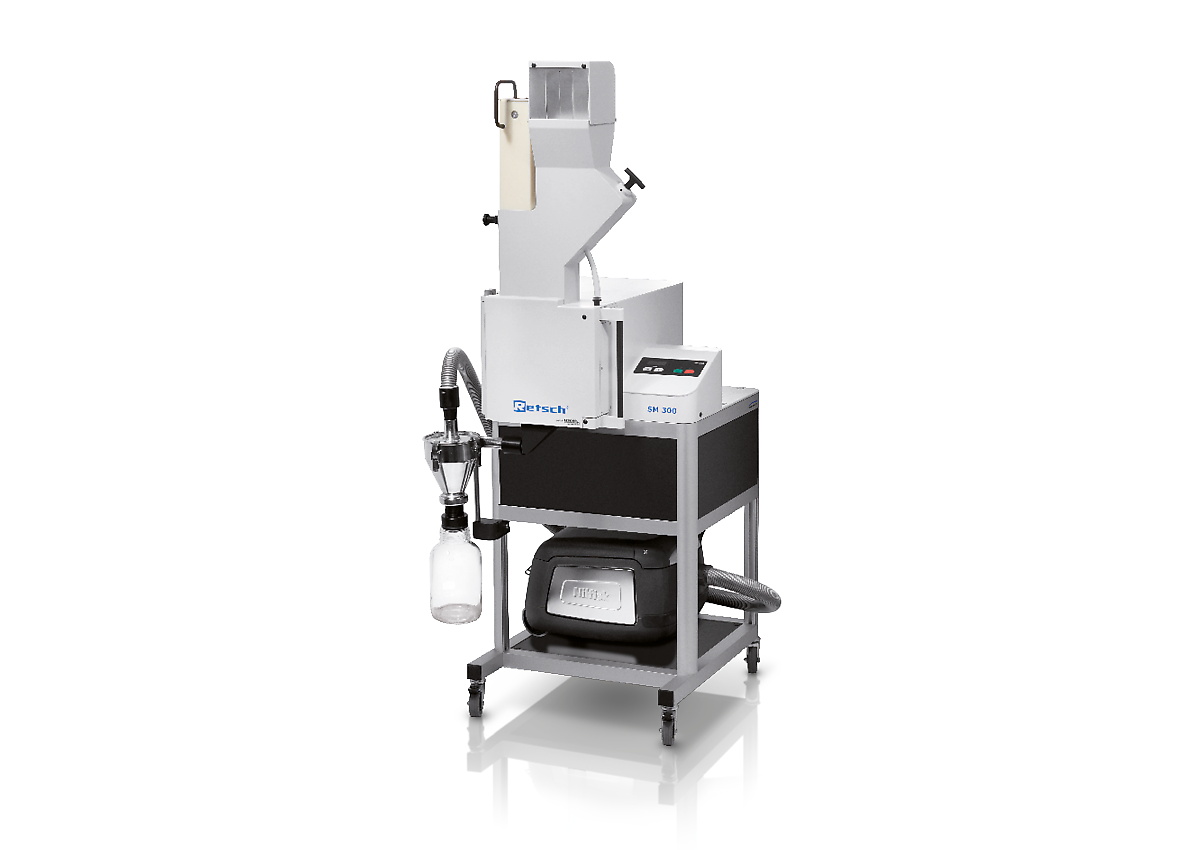

Au lieu de la sortie par gravité, un séparateur cyclonique disponible en option peut être raccordé au broyeur à couteaux SM 300. L'utilisation de l'unité cyclone-aspirateur est par exemple utile pour les échantillons légers et sensibles à la chaleur.

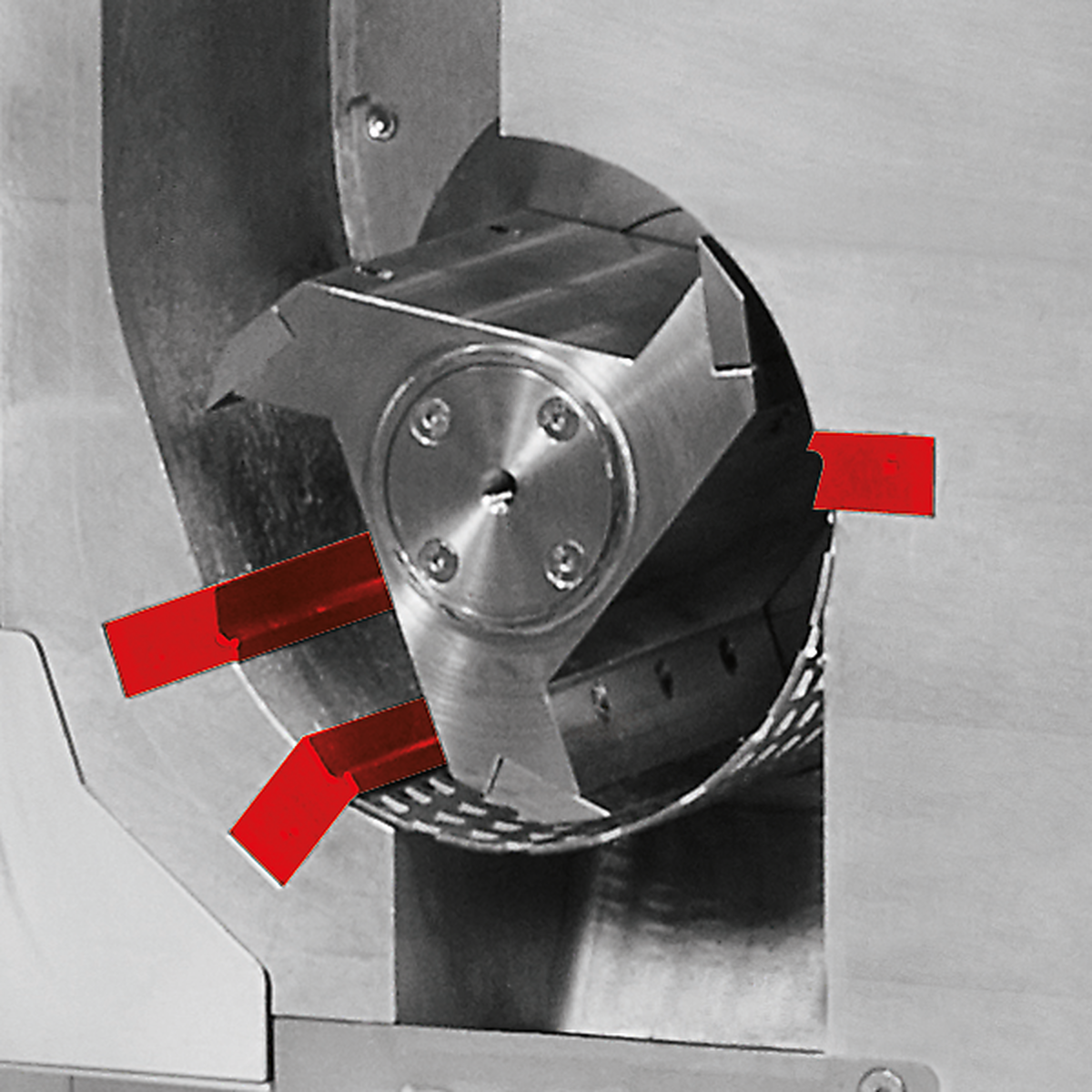

Le SM 300 est équipé de barres de coupe à double effet qui augmentent considérablement le nombre et l'efficacité des coupes. Le rotor à sections parallèles, par exemple, génère 18 coupes par rotation.
Le fonctionnement du SM 300 est exceptionnellement simple et sûr. Le rotor et les tamis de fond peuvent être facilement retirés sans outil. Un interrupteur de sécurité empêche le démarrage du broyeur lorsque la porte est ouverte. Un contrôle électronique de sécurité empêche l'ouverture de la porte lorsque le moteur est en marche.
La trémie peut être repliée pour avoir un accès complet à la chambre de broyage, ce qui, en combinaison avec les surfaces lisses, facilite grandement le nettoyage du broyeur. Il en va de même pour la conception des tamis de fond qui réduit au minimum le blocage des échantillons.

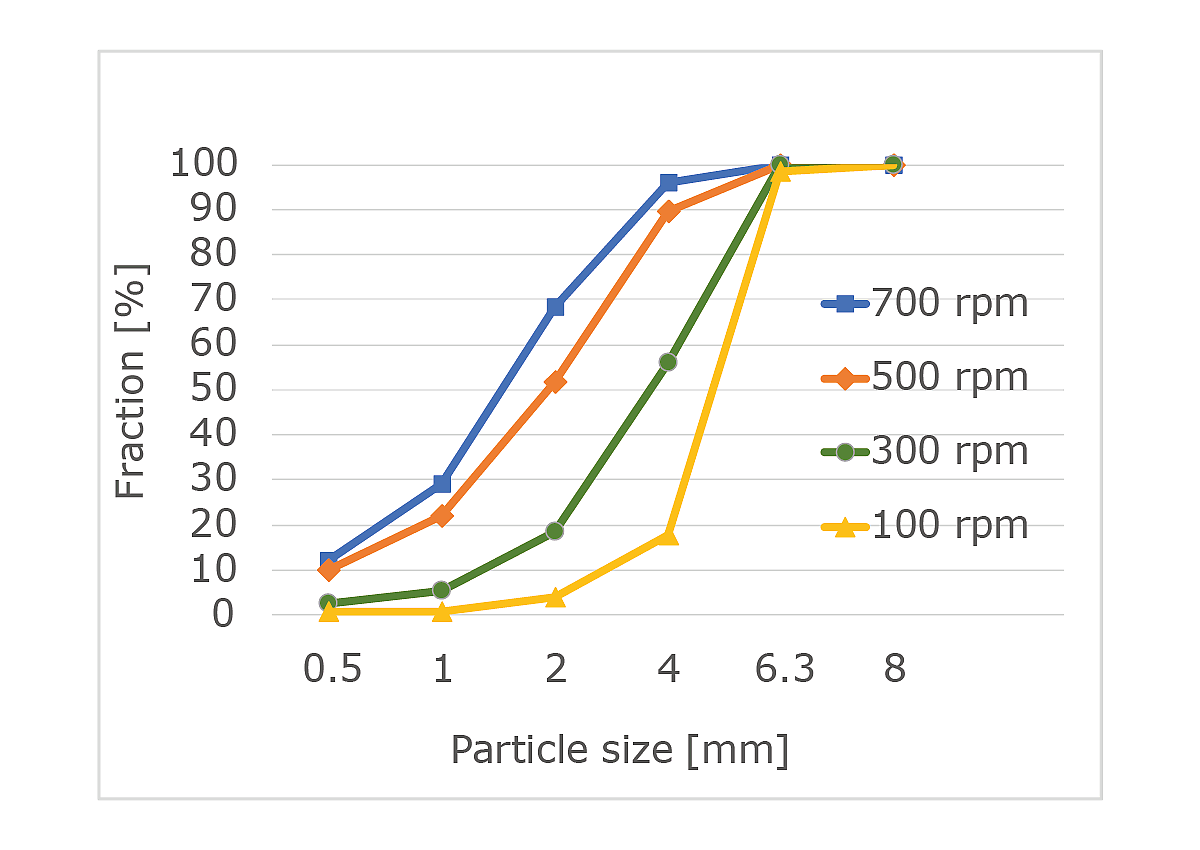

La réduction de la vitesse entraîne une diminution de la fraction fine de l'échantillon et un plus grand nombre de particules dans la gamme de taille souhaitée. Spécialement pour ce type d'application, la vitesse la plus basse du SM 300 a été réduite à 100 min-1.
Cela est également avantageux pour le broyage de matériaux sensibles à la chaleur : la réduction de la vitesse entraîne une diminution de l'apport d'énergie, ce qui évite que l'échantillon ne devienne trop chaud pendant le process.

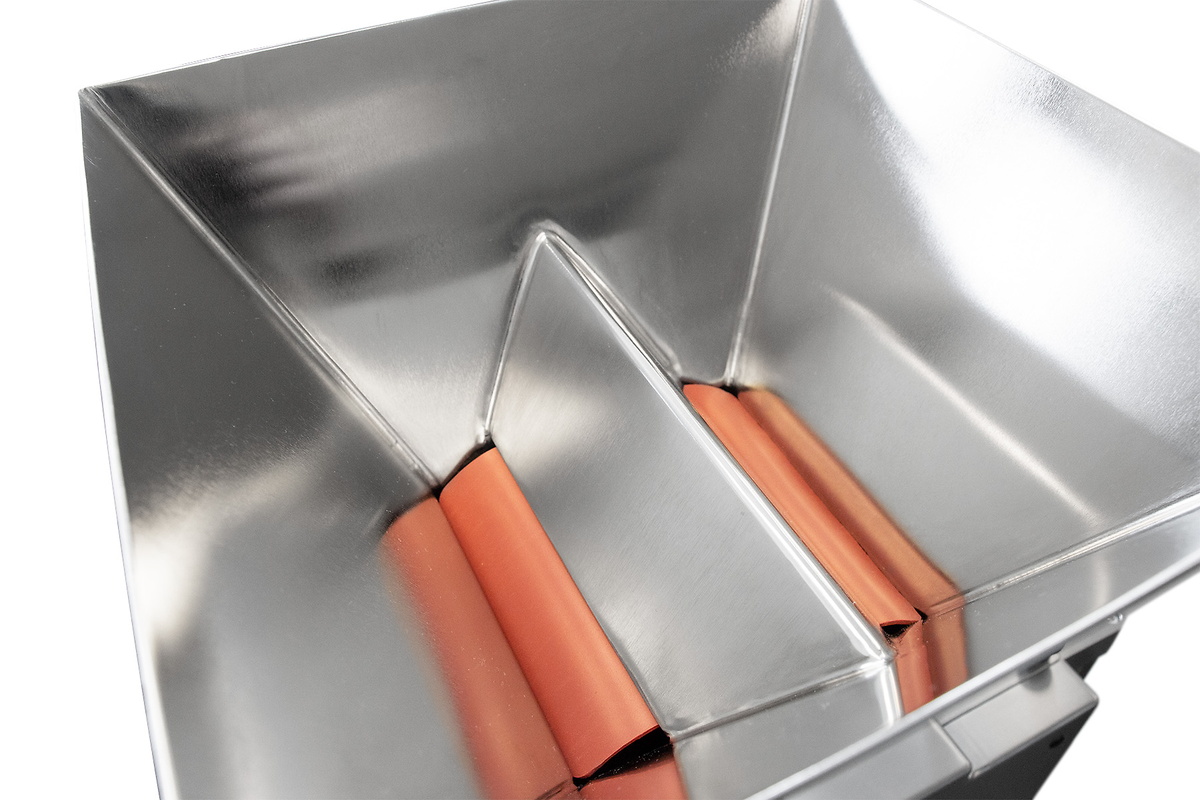

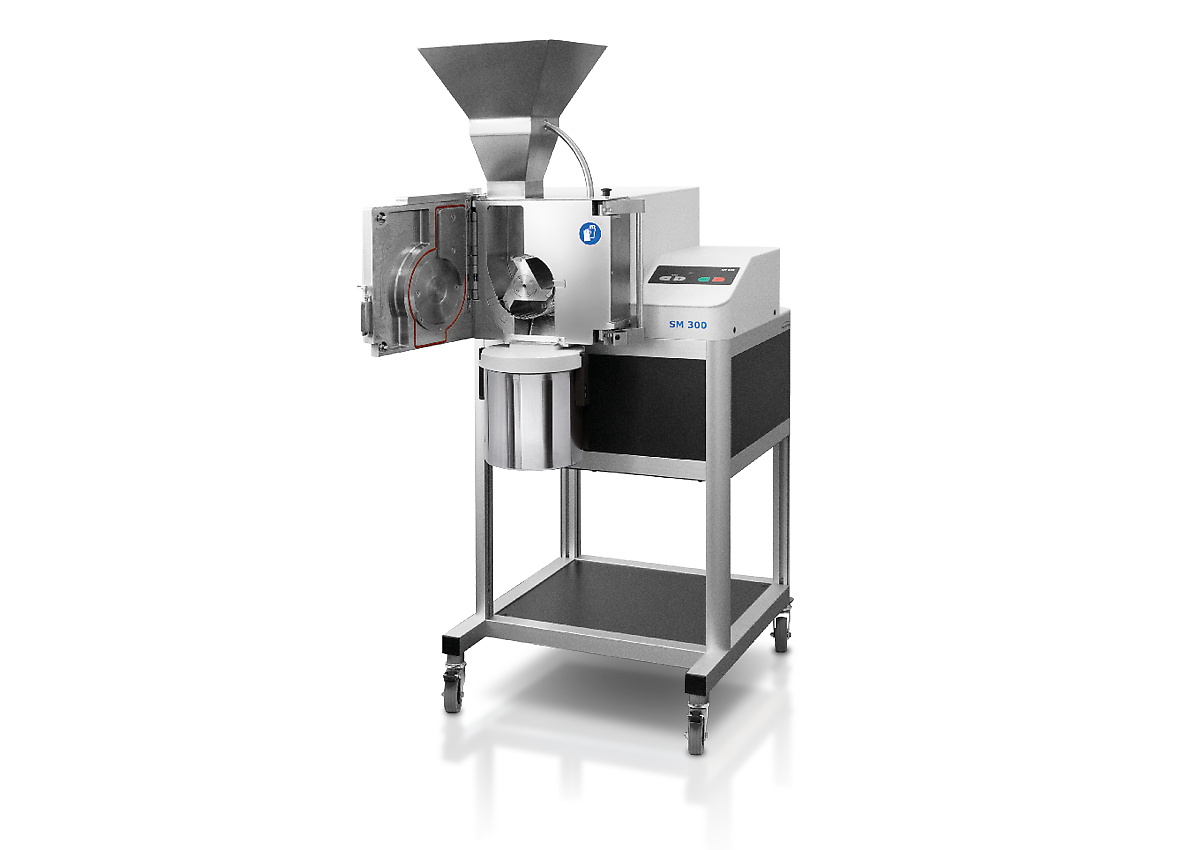

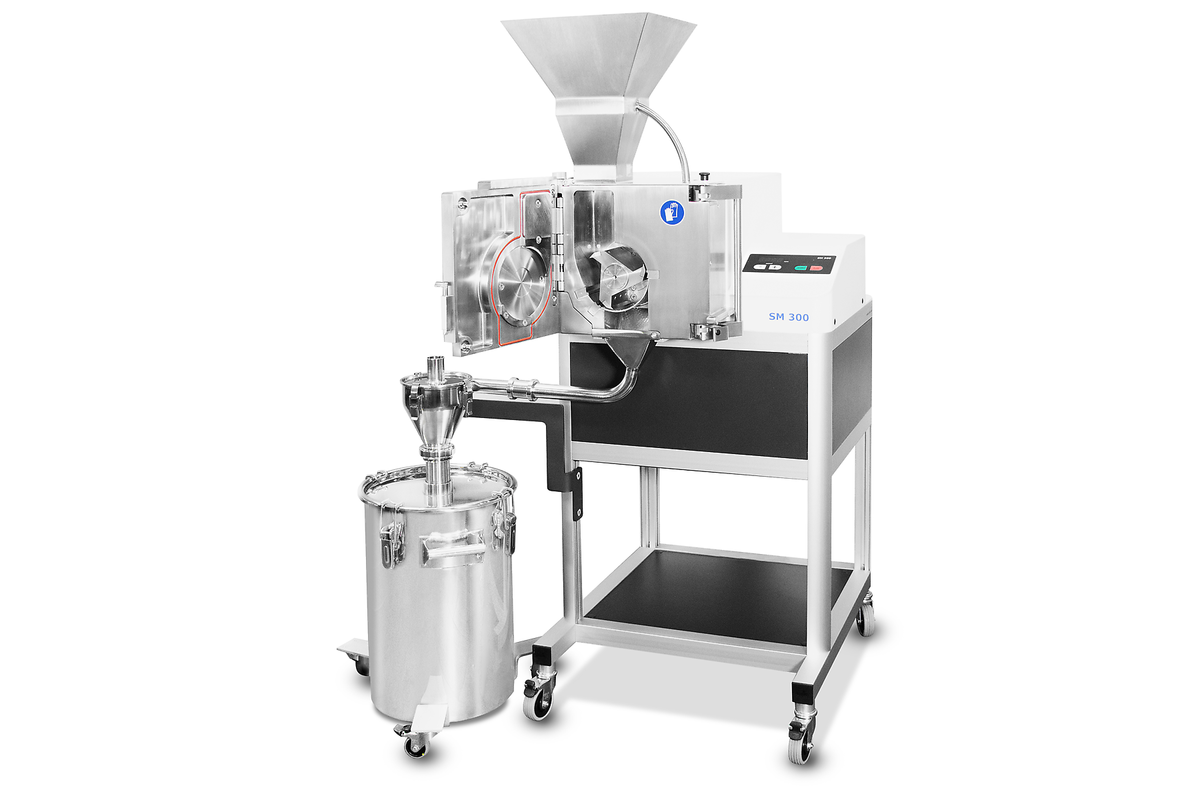

Pour les applications telles que la production à petite échelle de produits alimentaires ou cosmétiques, le SM 300 est disponible dans une version en acier inoxydable 316L de qualité alimentaire qui répond aux directives de l'industrie alimentaire et pharmaceutique. Il est équipé d'une trémie longue pour faciliter l'alimentation de matériaux tels que les végétaux longs. Toutes les pièces en contact avec l'échantillon sont en inox 316L dans cette configuration. En option, les lames du rotor et les barres de coupe sont fabriquées dans un inox certifié par la FDA, qui est moins sujet à l'usure sous une contrainte constante que le 316L.
L'unité peut être équipée d'un cyclone en option et d'un grand collecteur de 30 l (tous deux en inox 316L) pour recueillir de grandes quantités d'échantillons. Les surfaces lisses permettent de récupérer presque 100% des échantillons et sont faciles à nettoyer.

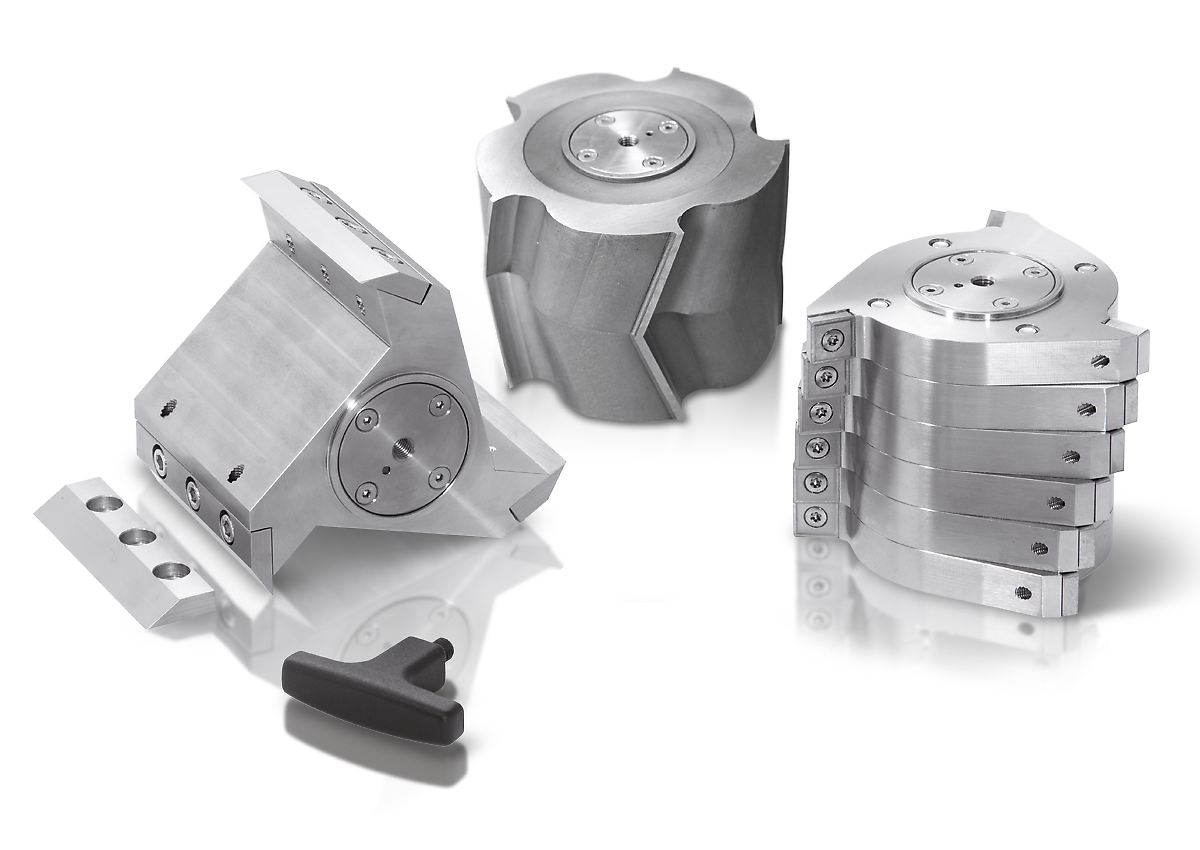

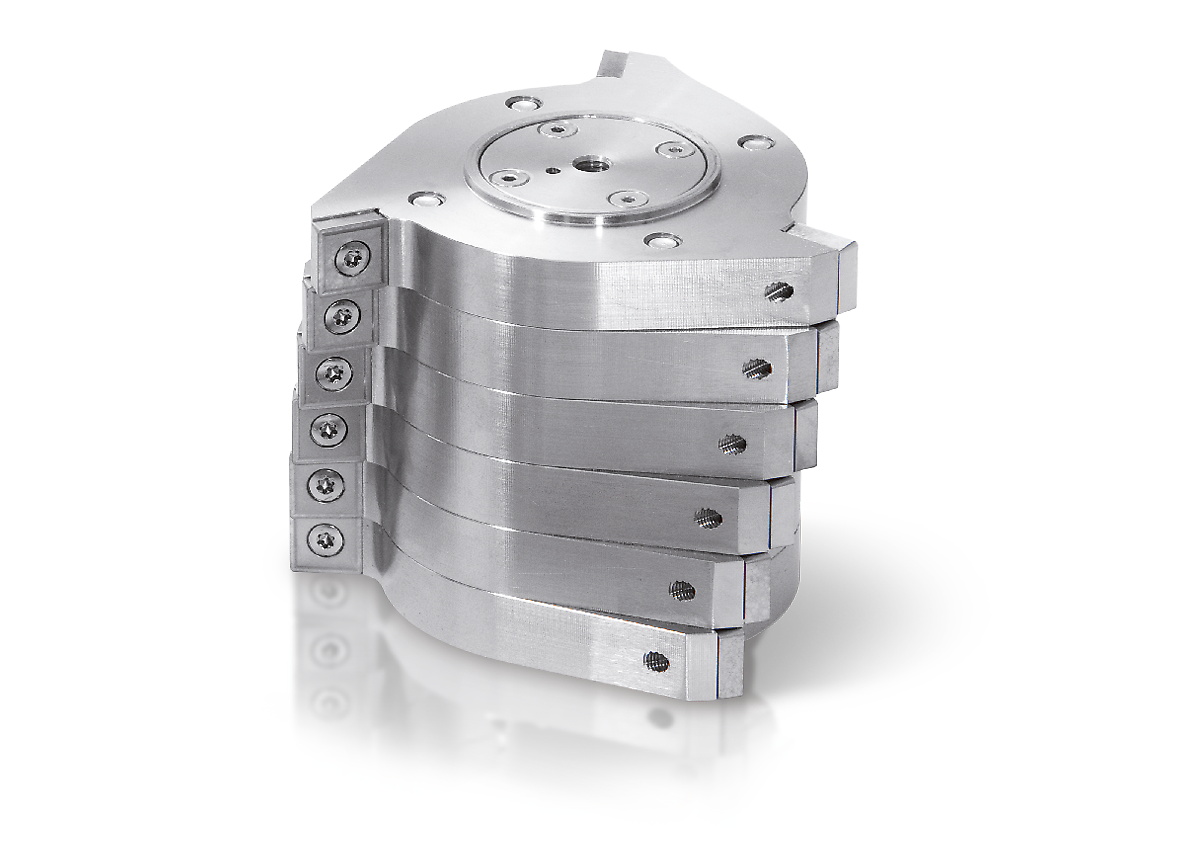

Un rotor de coupe parallèle, un rotor à 6 disques et un rotor en V en acier inoxydable ou exempt de métaux lourds permettent une adaptation parfaite aux caractéristiques de l'échantillon.

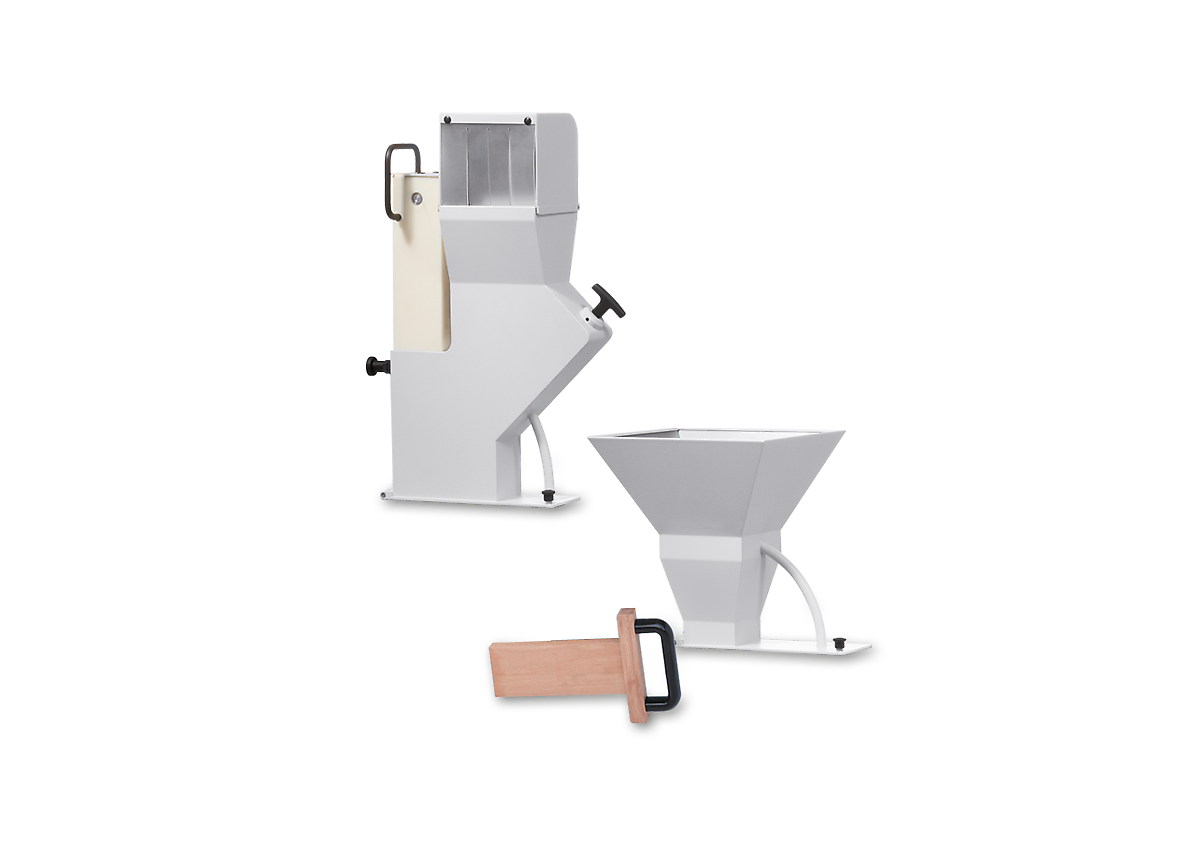

Le SM 300 peut être équipé soit de la trémie universelle, qui convient à la plupart des échantillons, soit de la trémie longue qui est spécialement conçue pour les échantillons longs.
Les tamis de fond disposent de perforations trapézoïdales ou carrées et sont fabriqués en acier inoxydable ou en acier exempt de métaux lourds.
Les broyeurs à couteaux RETSCH conviennent à une vaste gamme d'applications. Les matériaux typiques comprennent : préformés PET, scories d'aluminium, pellets pour animaux, os, câbles, cartons, composants électroniques, feuilles, aliments, cuir, lignite, mélanges de matériaux, métaux non ferreux, papier, produits pharmaceutiques, végétaux, jouets en plastique, plastiques, polymères, déchets combustibles, résines, caoutchouc, épices, paille, textiles, déchets, bois, etc…
poisson
bois
noix
combustibles secondaires, biocarburants
Consultez notre base de données d'applications pour trouver la meilleure solution pour votre application.
La torréfaction est un processus thermochimique réalisé en l'absence d'oxygène afin de provoquer une décomposition partielle de la biomasse. L'eau et les substances volatiles sont libérées de la biomasse, ce qui produit un matériau solide et sec appelé bio-charbon. Dans certaines applications, le bio-charbon peut remplacer les combustibles fossiles traditionnels et contribuer ainsi à la réduction des émissions de CO2.
Nos instruments sont reconnus comme des outils de référence pour un large éventail d'applications dans les domaines de la science et de la recherche. En témoignent les nombreuses citations dans les publications scientifiques. N'hésitez pas à télécharger et à partager les articles ci-dessous.
| Applications | broyage par découpe |
| Champ d'application | agriculture, aliments, biologie, chimie / plastique, environnement / recyclage, ingénierie, médecine / produits pharmaceutiques, électroniques |
| Matière chargée | tendre, mi-dur, dur, élastique, fibreux |
| Principe de broyage | cisaillement, découpe |
| Granulométrie initiale Max* | < 60 x 80 mm |
| Finesse finale* | 0.25 - 20 mm |
| Vitesse à 50 Hz (60 Hz) | 100 - 3000 min-1 |
| Vitesse périphérique du rotor | 4.7 - 20.3 m/s |
| Diamètre du rotor | 129.5 mm |
| Types de rotors | rotor à section parallèle / rotor à 6 disques / rotor en V |
| Types de trémies | universelle, longue |
| Matériau des outils de broyage | acier inoxydable, acier pour le broyage sans métaux lourds, carbure de tungstène |
| Tailles des tamis | trous trapézoïdaux 0.25 / 0.50 / 0.75 / 1.0 / 1.50 mm |
| Collecteurs/volumes | collecteur 5 l / en option: 30 l collecteur 0.25 / 0.5 l combinaison cyclone (0.25 l - 30 l) |
| Entraînement | Moteur asynchrone triphasé avec convertisseur de fréquence |
| Puissance d'entraînement | 3 kW avec masse d'inertie de ~ 28.5 kg |
| Donnée d'alimentation électrique | différentes tensions |
| Connexion d'alimentation | monophasé |
| Frein moteur | oui |
| Indice de protection | IP 20 |
| l x H x P fermé | 576 (1080 ouvert) x 1677 x 750 mm (avec support et trémie universelle) |
| Poids net | ~ 160 kg |
| Normes | CE |
Le broyeur SM 300 broie par effet de coupe et de cisaillement. La matière chargée est interceptée par le rotor puis broyée entre celui-ci et les contre-couteaux doubles situés dans la chambre de broyage. Avec le rotor à 6 disques, des plaquettes de coupe réversibles en métal dur disposées en forme de spirale procèdent à un découpage successif. Les couteaux du rotor de coupe parallèle assurent un broyage à découpe énergique. L’exceptionnel couple moteur et la vitesse de rotation réglable de 100 à 3000 tr/min permettent au SM 300 de répondre aux plus grandes exigences de broyage.
