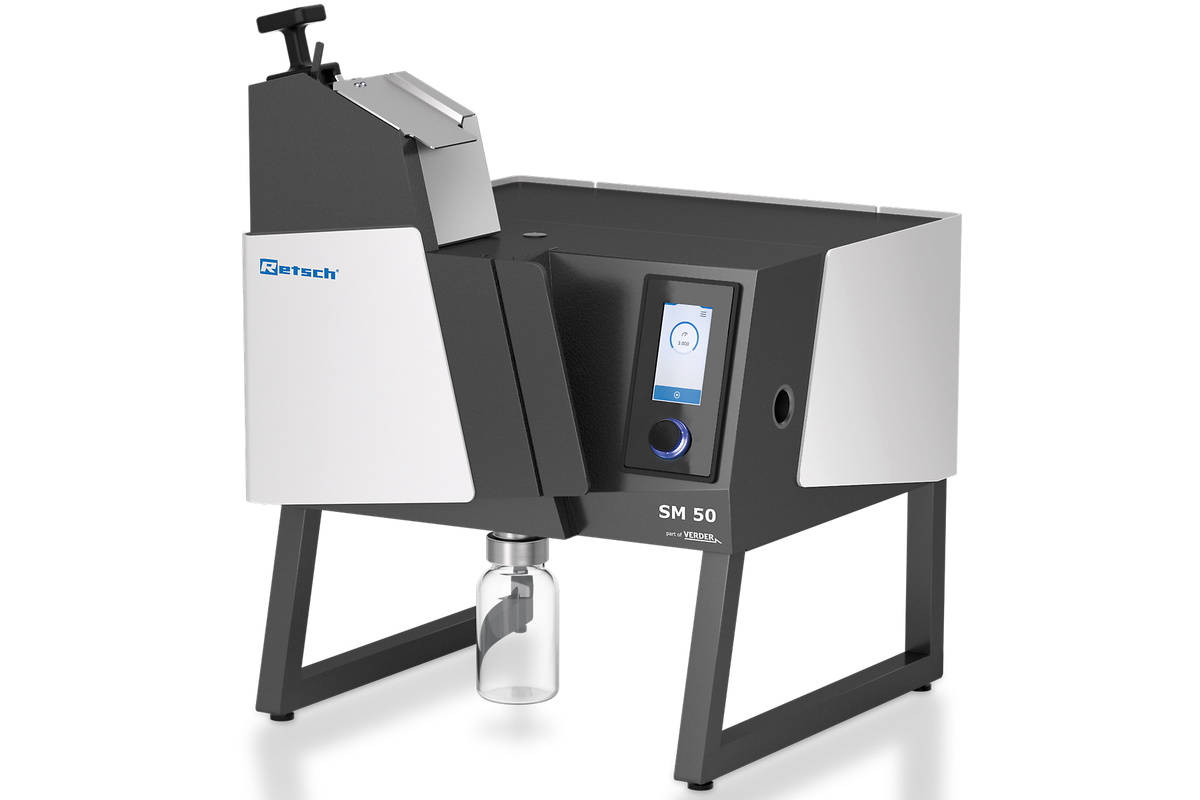

Broyeur de coupe SM 50

Créer un PDF

Langage:

De nombreux laboratoires sont confrontés à ces défis :

  • Pertes de temps dues à des processus de nettoyage fastidieux.
  • Perte d'échantillons due à des résidus cachés dans des endroits difficiles d'accès.
  • Flexibilité limitée lors de la préparation des différents échantillons pour l'analyse.
  • Risques de contamination pouvant affecter la précision des résultats d'analyse.

RETSCH relève les défis :

Le nouveau SM 50 révolutionne les processus de travail en laboratoire et résout plusieurs problèmes à la fois. Grâce à sa conception innovante avec une garniture de chambre de broyage amovible, le SM 50 permet un nettoyage simple et en profondeur et permet ainsi de gagner jusqu'à 30 % de temps. En même temps, le broyeur de table d'une puissance inégalée, équipé d'une prise secteur monophasée, garantit une récupération des échantillons allant jusqu'à 100 %* pour une préparation des échantillons sans contamination.

Broyeur de coupe SM 50 Fini la perte de temps

Le nettoyage permet de gagner jusqu'à 30 % de temps grâce au concept Total Access et aux composants à emboîtement.

  • Le système à emboîtement permet de retirer le rotor, les tamis, le cyclone et la garniture de la chambre de broyage sans outil et de les nettoyer à l'extérieur.
  • Pour la première fois, il est possible de retirer également la garniture de chambre de broyage de ce broyeur, ce qui facilite le nettoyage et réduit considérablement les temps d'arrêt de la machine.
  • Il est possible d'ouvrir complètement la trémie EasyInspect, ce qui permet d'accéder visuellement à l'intérieur et de la nettoyer rapidement.
  • Sur le SM 50, le cyclone est directement intégré à la machine, ce qui évite d'avoir à nettoyer des éléments de raccordement difficiles à nettoyer tels que des tuyaux ou des flexibles.
  • Commande intuitive par écran tactile et bouton-poussoir rotatif pour régler la vitesse.

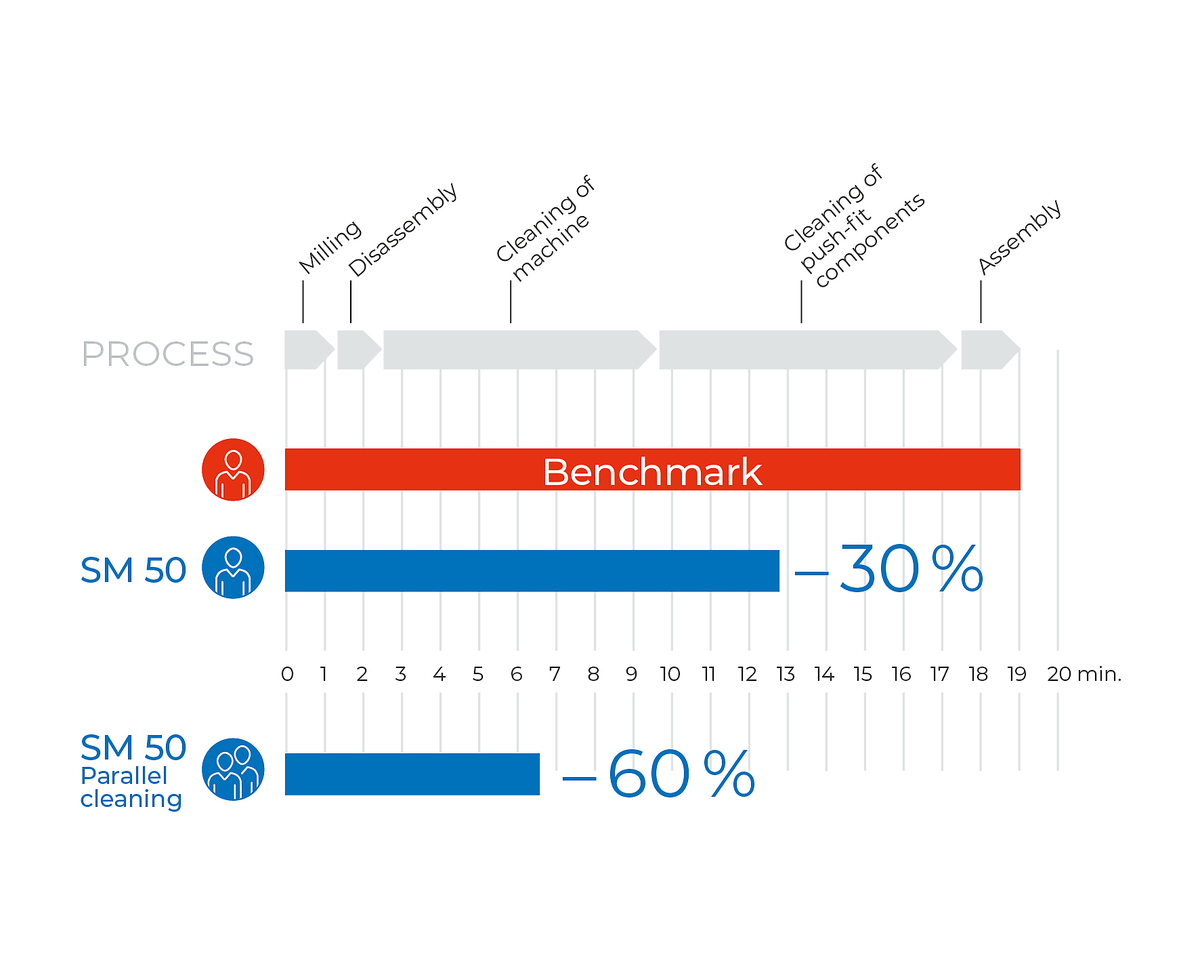

Broyeur de coupe SM 50 - Fini la perte de temps

Grâce au concept Total Access et à la garniture de chambre de broyage amovible, le temps de traitement du SM 50 est considérablement réduit.

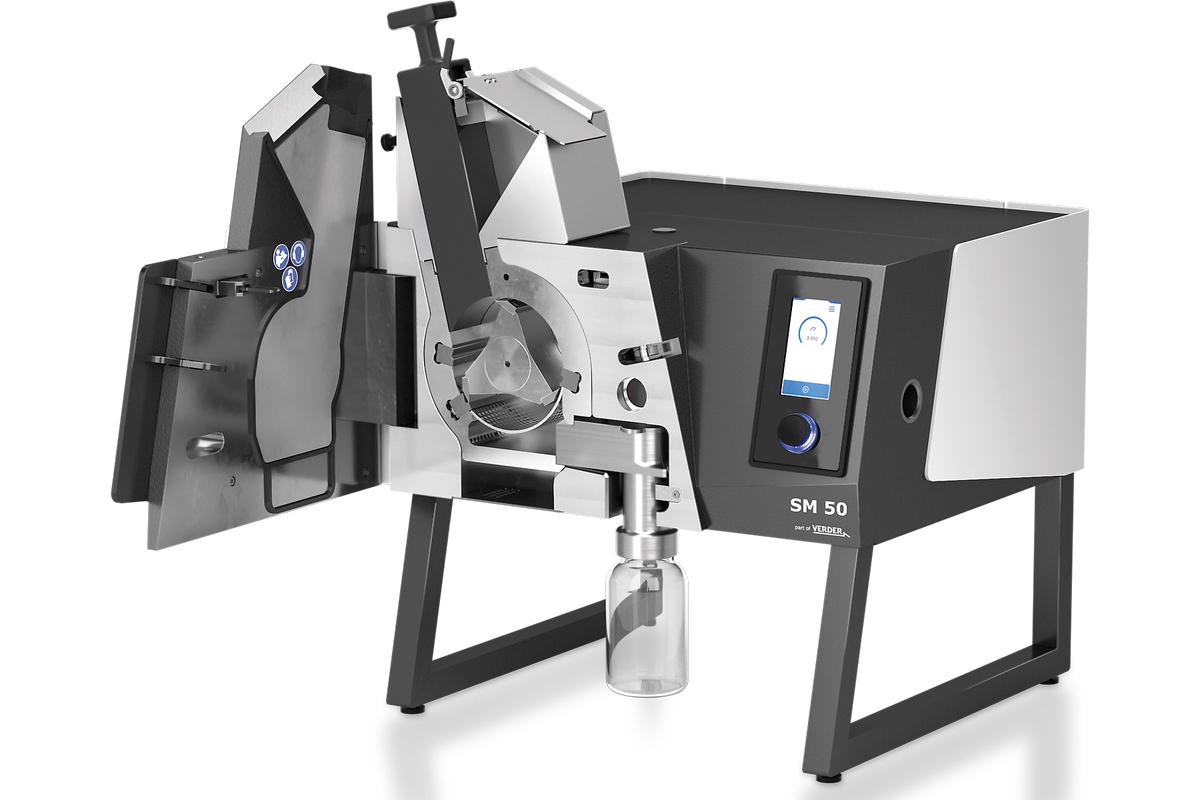

Nettoyage superficiel : l'intérieur du broyeur, y compris la trémie, est entièrement accessible lorsque la porte est ouverte pour l'inspection visuelle et le nettoyage à la brosse, à l'aspirateur ou à l'air comprimé.


Nettoyage en profondeur : nettoyage extérieur complet de tous les outils de broyage, y compris le tamis, le rotor, le cyclone et la garniture de la chambre de broyage, démontables sans outil grâce au système d'emboîtement.


Nettoyage en parallèle : avec un deuxième jeu de garnitures de chambre de broyage, les échantillons peuvent être traités directement les uns après les autres sans interruption pour le nettoyage.

Participez et gagnez ! Gagnez l'un des trois SM 50

Récupération des échantillons jusqu'à 100 %** Finies les pertes de matière

  • La technologie du cyclone améliore considérablement la récupération des échantillons. Le flux d'air transporte efficacement l'échantillon dans le récipient collecteur, de sorte qu'il ne reste que des résidus minimes dans le broyeur et que la poussière ne se disperse pas dans l'environnement.
  • Le cyclone intégré permet une construction extrêmement compacte et rend superflus les éléments de raccordement tels que les tuyaux ou les flexibles, ce qui réduit au minimum les trajets et les surfaces dans ce broyeur.
  • Le volume de charge de la trémie est parfaitement adapté à la capacité du broyeur et à la capacité de séparation du cyclone. L'alimentation contrôlée des matériaux permet au cyclone de fonctionner de manière optimale.
Broyeur de coupe SM 50 - Finies les pertes de matière

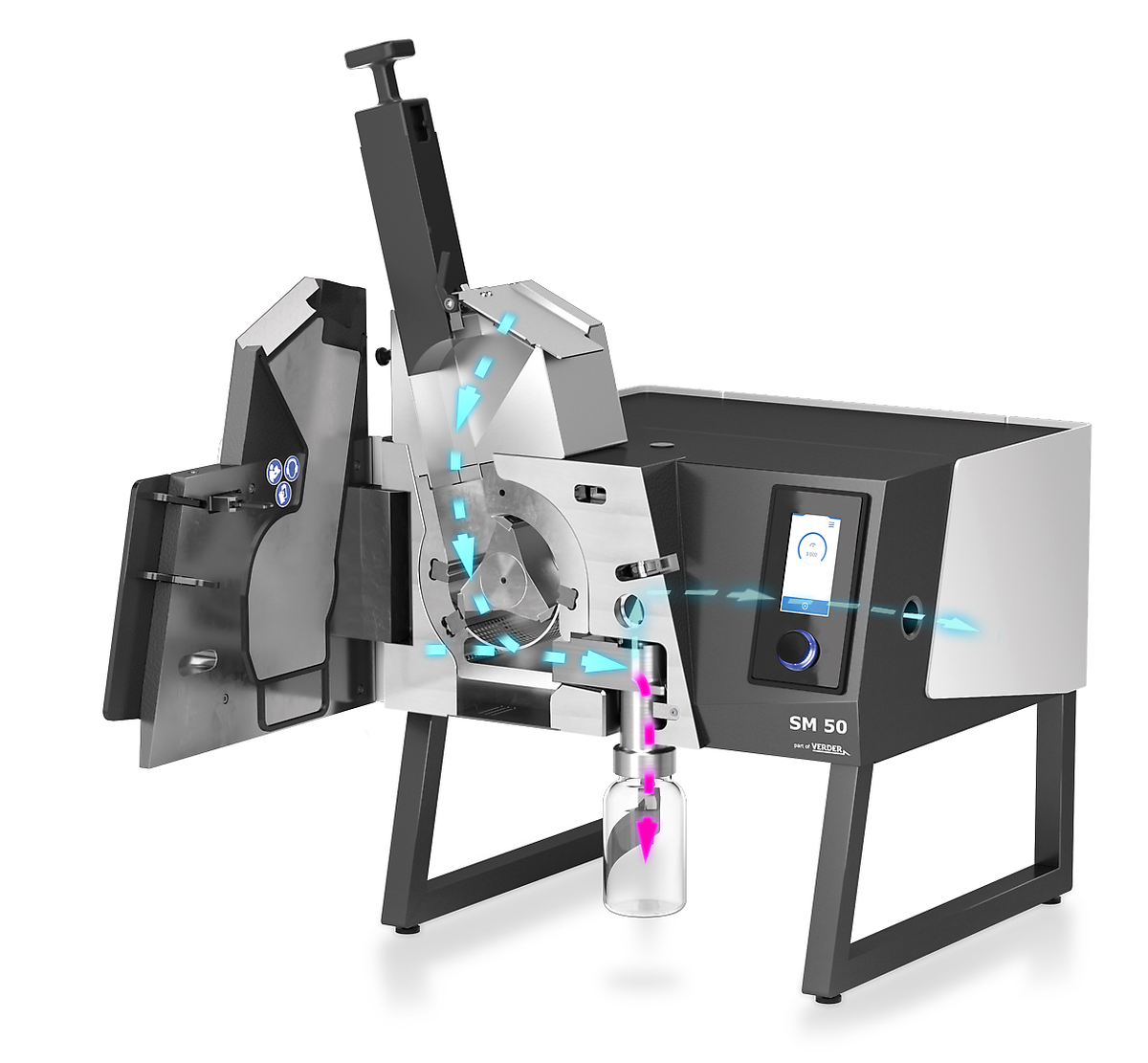

La technologie à cyclone ainsi que les trajets courts et les surfaces minimisées du broyeur compact optimisent le flux de matière dans le broyeur et permettent une récupération élevée des échantillons.*

aliments pour animaux

Types de trémie

jouets en plastique

Tamis de fond

racines

Fini la contamination

L'absence de contamination des résultats est garantie, même en cas de changement fréquent de l'échantillon.

  1. Un nettoyage en profondeur d'un nouveau genre : tous les outils de broyage sont facilement accessibles et peuvent être nettoyés de manière fiable pour éliminer les résidus tenaces. Pour la première fois, la garniture de chambre de broyage peut également être retirée et nettoyée à l'extérieur, ce qui minimise le risque de contamination croisée par des échantillons précédemment broyés.
  2. La garniture de la chambre de broyage est disponible en différents matériaux, dont l'acier inoxydable, résistant à l'abrasion et à la corrosion, l'aluminium, qui convient aux applications standard, et une combinaison de matériaux, qui convient au broyage sans contamination par des métaux lourds. Cette diversité permet un changement rapide de matière dans un seul broyeur et offre une grande flexibilité d'adaptation de la configuration.


La garniture de la chambre de broyage est disponible en différents matériaux, dont l'acier inoxydable, résistant à l'abrasion et à la corrosion, l'aluminium, qui convient aux applications standard, et une combinaison de matériaux, qui convient au broyage sans contamination par des métaux lourds. Cette diversité permet un changement rapide de matière dans un seul broyeur et offre une grande flexibilité d'adaptation de la configuration.

Fini les compromis

Le SM 50 allie la compacité des broyeurs de table à la puissance des broyeurs au sol. Contrairement aux autres modèles de table, il est capable de traiter de grands échantillons monolithiques grâce à sa trémie et à son volume de broyage généreux. Précision. Puissance. Performance. Cette combinaison permet d'obtenir des résultats d'une qualité exceptionnelle. Le design innovant du SM 50 le place au plus haut niveau à bien des égards.

  • Entraînement de 1,5 kW à vitesse variable pour un broyage très efficace.
  • Vitesse de rotation maximale de 4 000 tr/min pour une performance de coupe exceptionnelle.
  • Grand rotor d'un diamètre de 130 mm et d'une profondeur de 48 mm pour une grande puissance de frappe et un débit d'échantillons rapide (comparable aux grands broyeurs fixes).
  • Vitesse de coupe exceptionnelle de 27 m/s.
  • Trois barres de coupe doubles associées à un rotor équipé de trois couteaux permettent d'effectuer 18 opérations de coupe et d'atteindre une longueur de coupe spécifique de 864 mm par tour, ce qui garantit une efficacité de coupe exceptionnelle.
  • Les propriétés de coupe puissantes de la conception bien pensée minimisent le risque de blocage et assurent un fonctionnement sans problème.
  • Mécanismes d'ouverture de porte complets et pratiques avec poignée pivotante.
Broyeur de coupe SM 50 - Fini les compromis


Le grand diamètre du rotor et la vitesse élevée permettent d'atteindre une vitesse de coupe exceptionnellement élevée pour une performance de coupe remarquable.

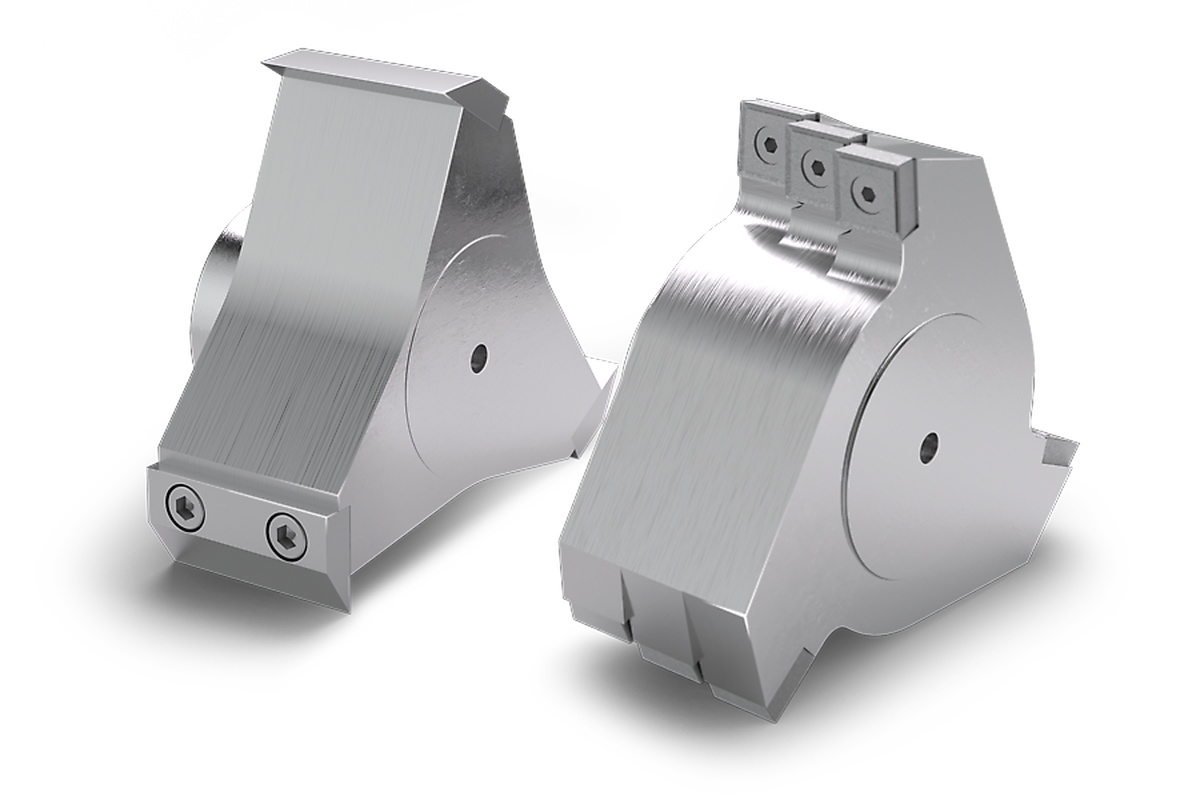

Types de rotor
Types de trémie
Tamis de fond

De nombreux accessoires sont proposés pour le SM 50.

  • Garniture de chambre de broyage amovible à emboîter, disponible en trois matériaux différents : pour les applications standard, pour les applications nécessitant une garniture de chambre de broyage résistante à l'abrasion et à la corrosion, ainsi que pour le broyage qui doit être exempt de contamination par des métaux lourds.
  • Cyclone intégré pour une récupération élevée des échantillons.

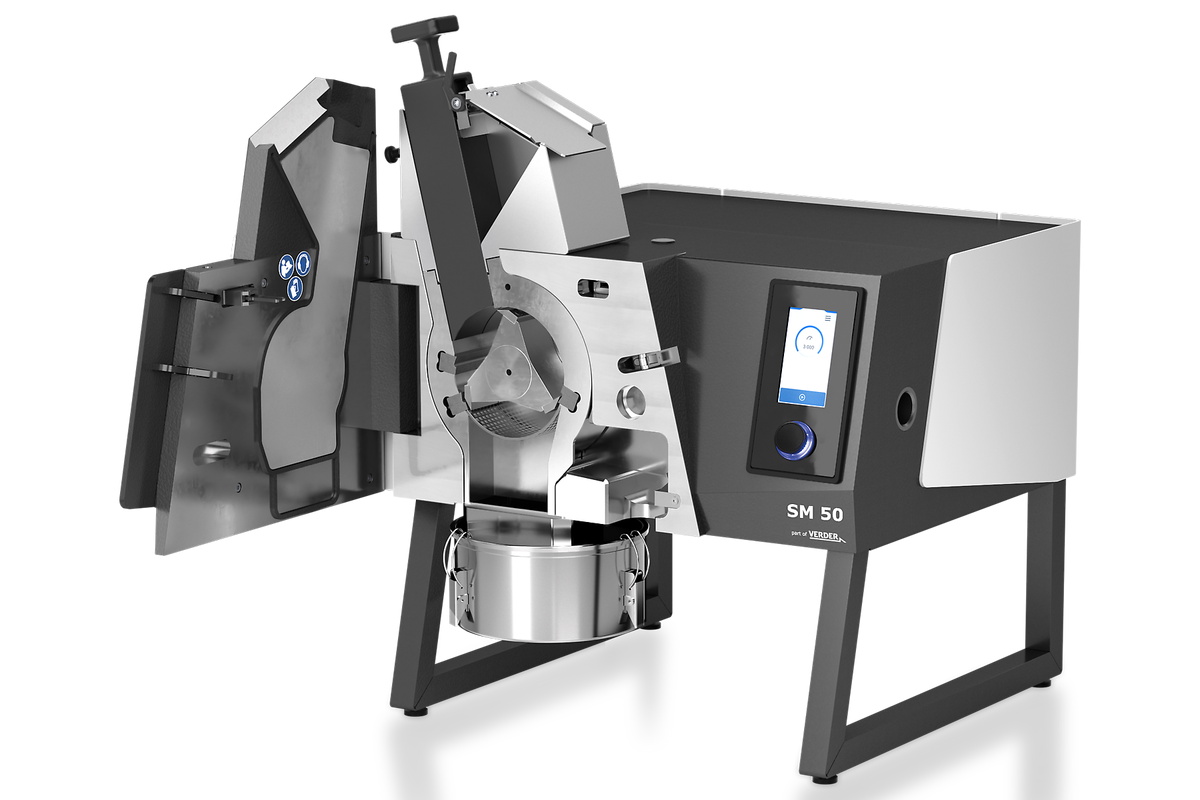

  • Utilisation de la gravité pour les tâches de broyage sans cyclone. Avec cette garniture de chambre de broyage, le récipient collecteur est placé directement sous la machine, de sorte que le produit tombe dedans par gravité. Convient uniquement aux applications qui nécessitent un pré-broyage grossier de matériaux non poussiéreux.
  • Rotor à coupe parallèle et rotor à trois disques pour le traitement de matériaux de propriétés souples à dures.
  • Tamis avec 9 largeurs de mailles différentes de 0,25 mm à 10 mm pour une utilisation standard ou pour le broyage sans contamination par des métaux lourds.
  • Récipient collecteur de 3 litres ou tubes à essai de 0,25 et 0,5 litre.

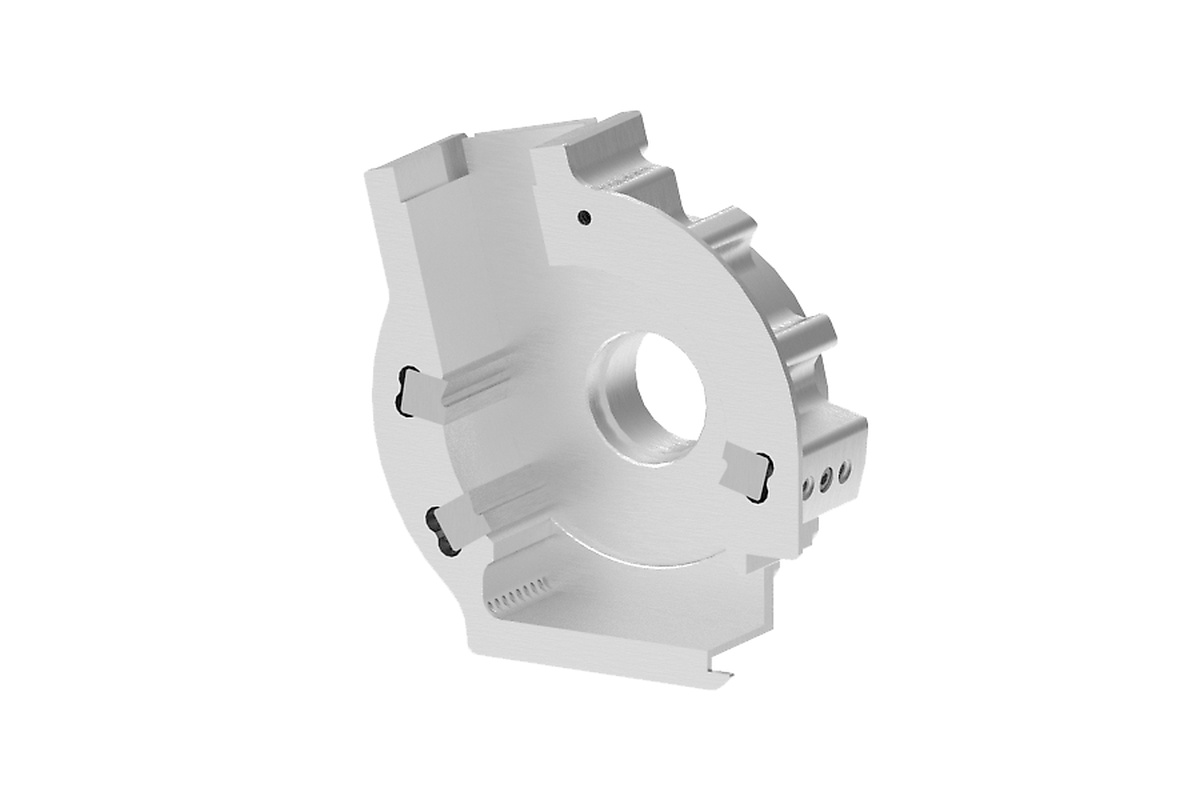

Garniture de chambre de broyage à emboîter

1 | Garniture de chambre de broyage à emboîter

La garniture de chambre de broyage amovible à emboîter est proposée en différents matériaux et permet de changer rapidement la chambre de matière, ce qui évite la contamination des échantillons par abrasion. Grâce au nettoyage externe, il est possible d'éliminer plus efficacement les résidus, ce qui permet d'éviter la contamination croisée de l'échantillon suivant.

Trémie EasyInspect

2 | Trémie EasyInspect

La trémie EasyInspect a une capacité de 200 ml et peut contenir des échantillons individuels jusqu'à 50 mm. Il est basé sur un concept d'alimentation par charge et contrôle l'alimentation des échantillons dans la chambre de broyage, ce qui garantit des processus de broyage optimaux et évite les blessures dues à une intervention humaine. L'échantillon est transporté dans la chambre de broyage à l'aide d'un poussoir, et un clapet dans le couvercle de l'entonnoir permet de transporter des échantillons volumineux.

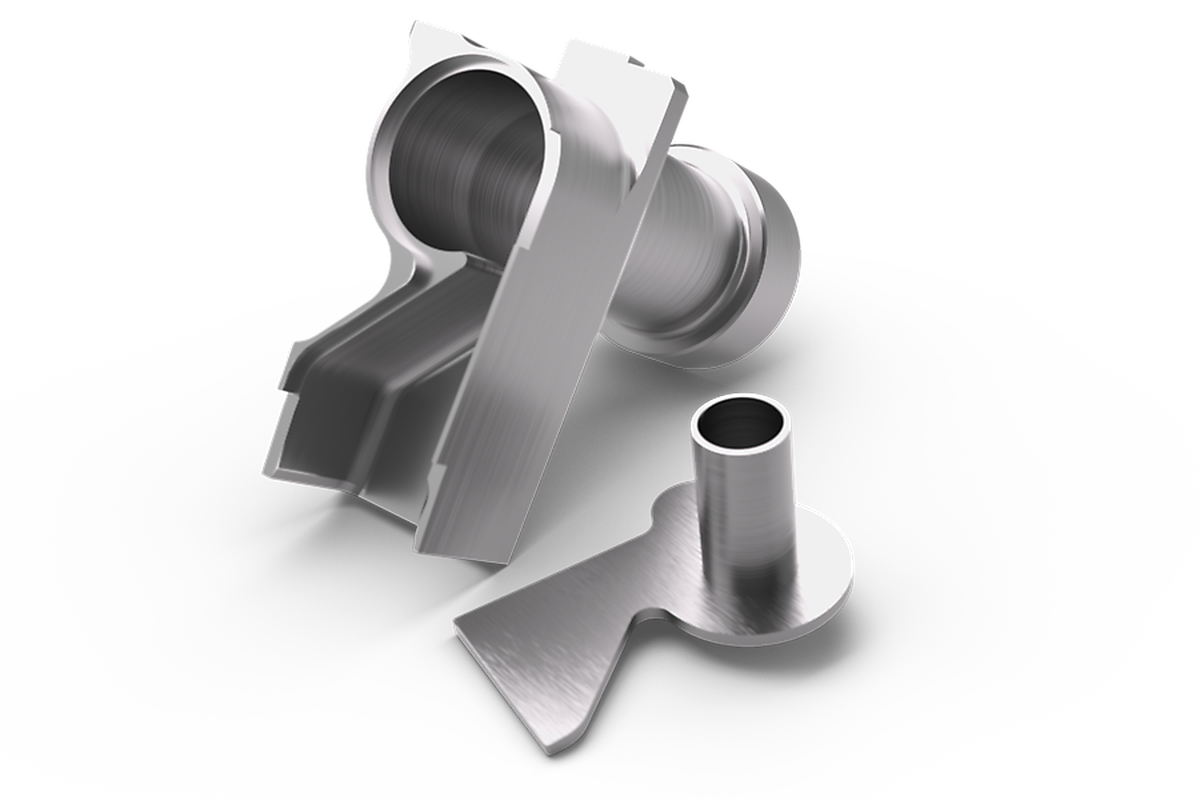

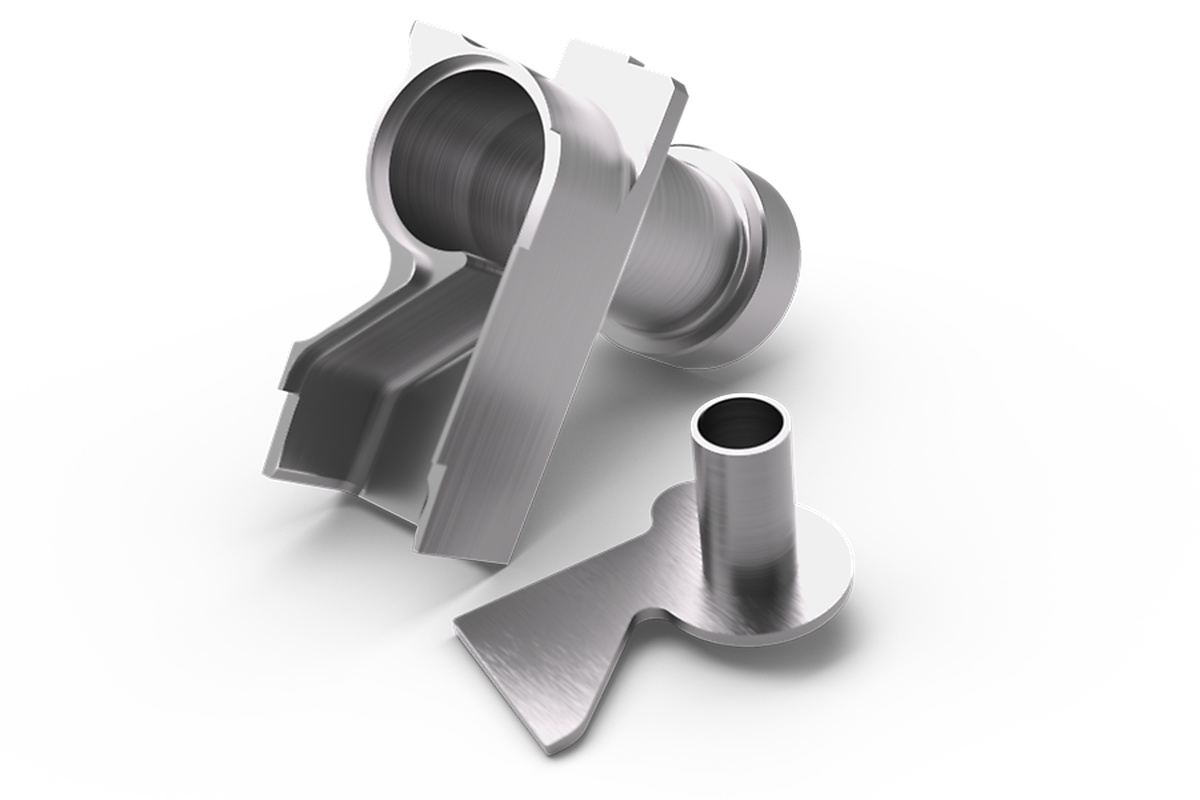

Cyclone intégré

3 | Cyclone intégré

Le cyclone compact à emboîtement est intégré dans le boîtier de la machine. Il permet non seulement un nettoyage facile, mais aussi une récupération maximale des échantillons. Il se compose de seulement deux éléments (couvercle et boîtier) et il peut être démonté rapidement et sans outil, puis remonté facilement. Un filetage GL55 permet de raccorder un flacon à échantillon ou un récipient collecteur de 3 litres.

Broyeur de coupe SM 50 Exemples d´applications

Les performances impressionnantes et la maniabilité de la SM 50 rendent cet appareil idéal pour les applications dans l'agriculture, le recyclage, l'industrie alimentaire et fourragère ainsi que dans l'industrie pharmaceutique. Son action de cisaillement et de coupe efficace, sa conception intelligente et ses accessoires polyvalents permettent de broyer sans effort des matériaux souples, moyennement durs, résistants, élastiques et fibreux.

racines

racines

préformés

préformés

plumes

plumes

 jouets en plastique

jouets en plastique

Consultez notre base de données d'applications pour trouver la meilleure solution pour votre application.

Le broyeur de coupe SM 50 broie par découpe et cisaillement. Les échantillons sont introduits par charges dans la trémie EasyInspect et transportés dans la chambre de broyage à l'aide du poussoir. Dans la chambre de broyage, l'échantillon est broyé entre le rotor et les barres de coupe à double action. Le rotor à 3 disques est équipé de plaques en métal dur réversibles disposées en spirale qui coupent l'une après l'autre, tandis que le rotor à coupe parallèle permet un broyage avec une coupe puissante. La technologie cyclonique facilite le transport des matières depuis la trémie jusqu'au récipient collecteur, des ouvertures d'aération spécifiques optimisant la mécanique des flux. Grâce à une plage de vitesse variable allant de 500 à 4 000 tr/min, le SM 50 est capable de s'adapter à chaque tâche de broyage.
