Les ensembles de broyage sont conçus pour être utilisés dans des conditions extrêmes telles que le débit élevé des échantillons et les contraintes mécaniques élevées.

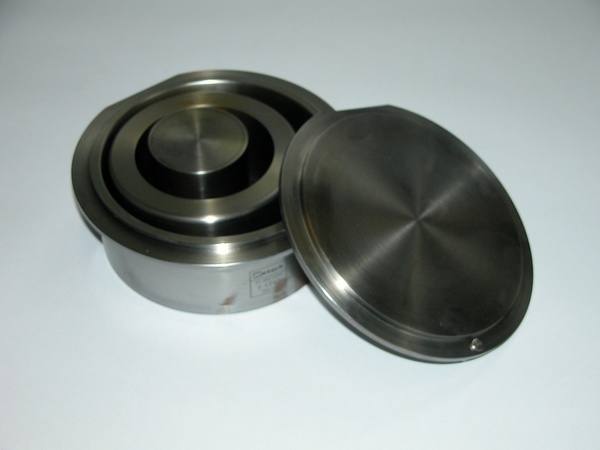

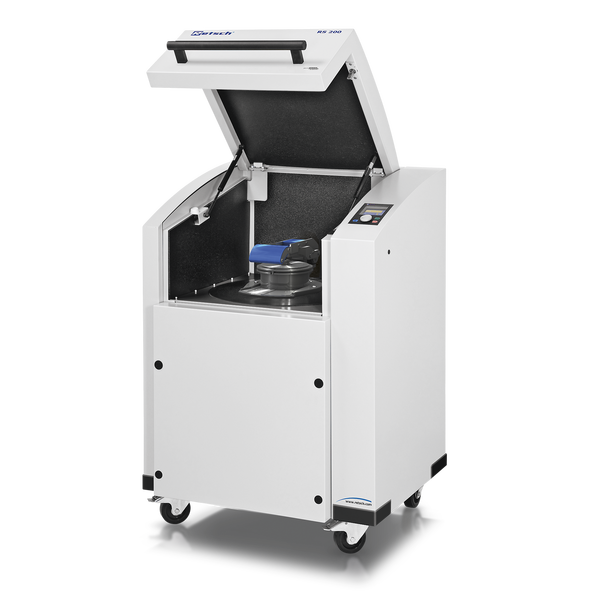

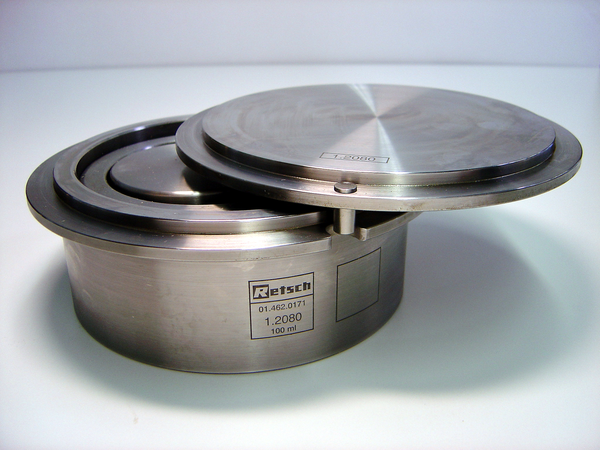

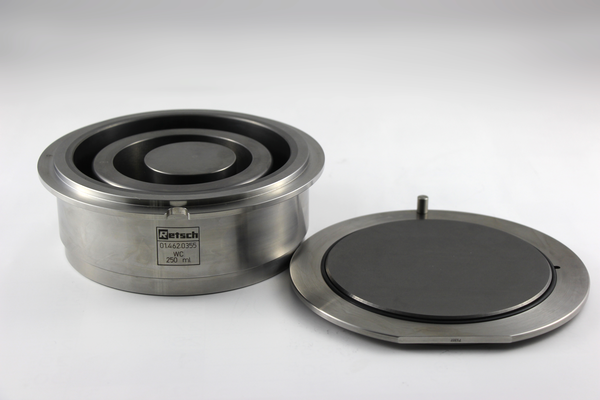

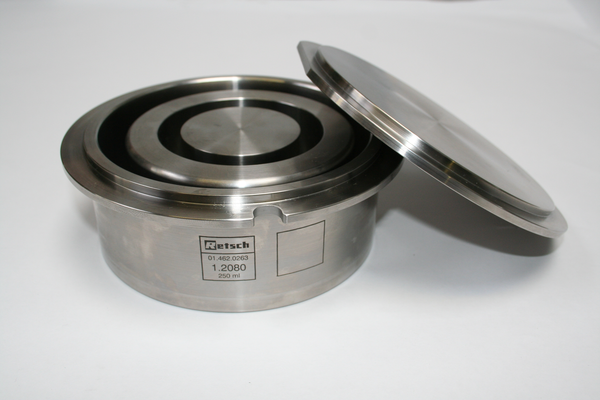

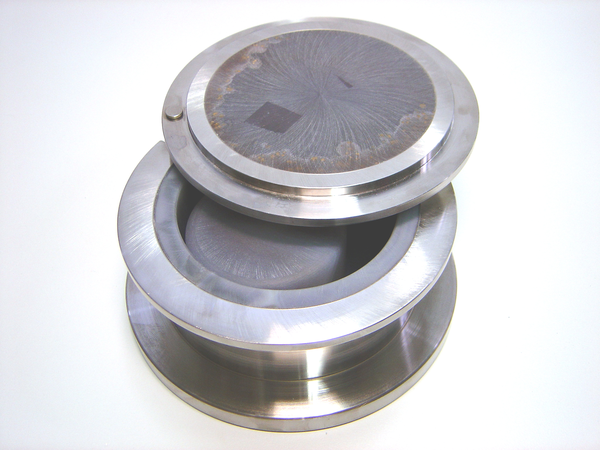

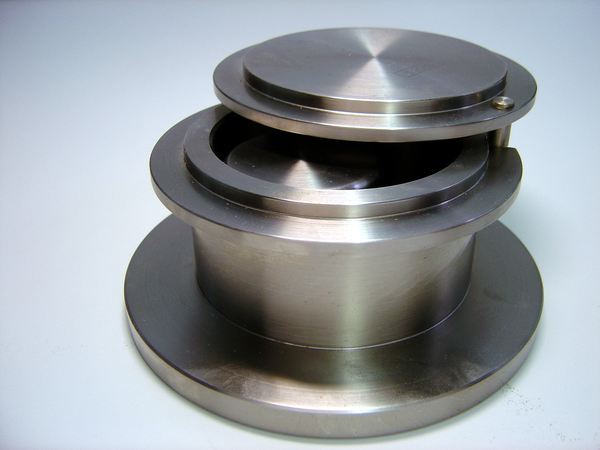

Un ensemble de broyage pour le broyeur à disques RS 200 consiste en un bol de broyage avec disque et couvercle; les bols de 100 ml et 250 ml ont un anneau de broyage supplémentaire.

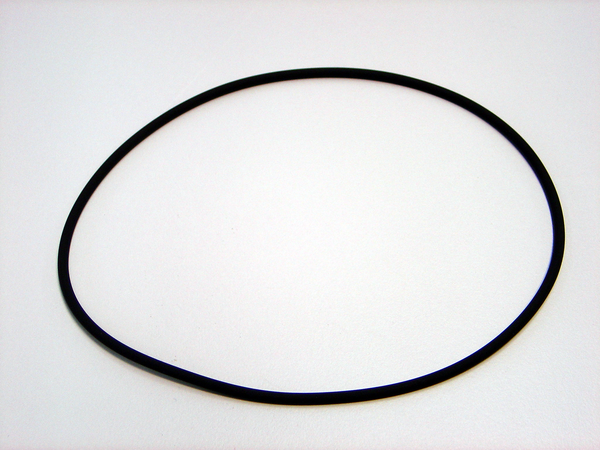

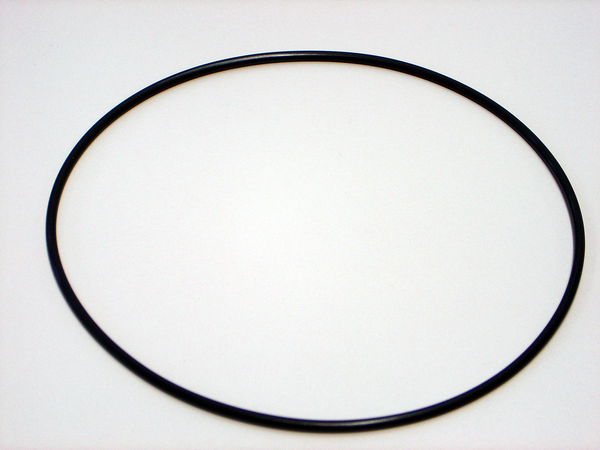

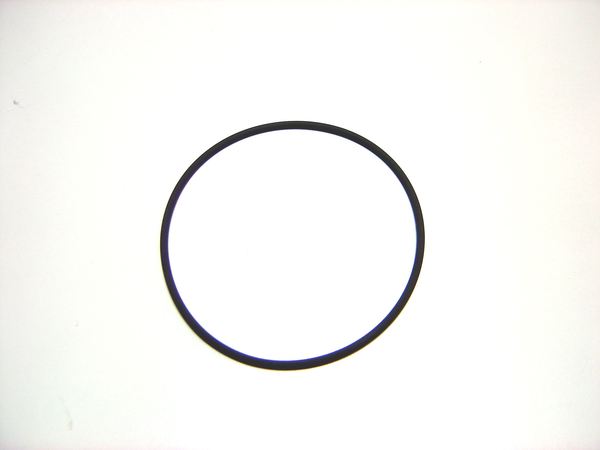

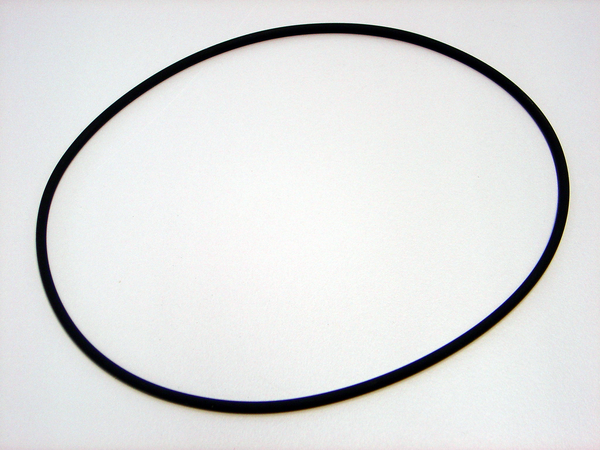

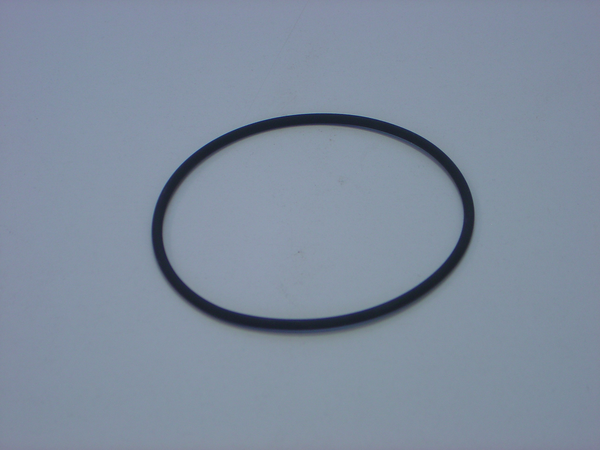

La fixation antidérapante et sûre des ensembles de broyage est assurée par un blocage anti-rotation intégré sur le couvercle et la base. Ceux-ci sont parfaitement scellés avec un joint torique.
Le document “How to obtain the best results with the Vibratory Disc Mill RS 200” de la section Téléchargements fournit des informations sur les remplissages optimaux des récipients de broyage.
Pour garantir des processus de broyage efficaces et sans contamination, les ensembles de broyage sont disponibles en 5 matériaux différents (pas d’abrasion indésirable).
L'apport d'énergie augmente avec la densité d'un matériau. Pour pulvériser des échantillons mous, il convient d'utiliser des matériaux à densité faible à moyenne, alors que pour les échantillons durs, il est préférable d'utiliser des matériaux à haute densité.
Matériaux disponibles:
- Acier trempé (densité 7,6 g/cm3, dureté ≤ 250 HB, résistance moyenne à l'abrasion)
généralement utilisé pour broyer des échantillons mi-durs à durs et cassants.

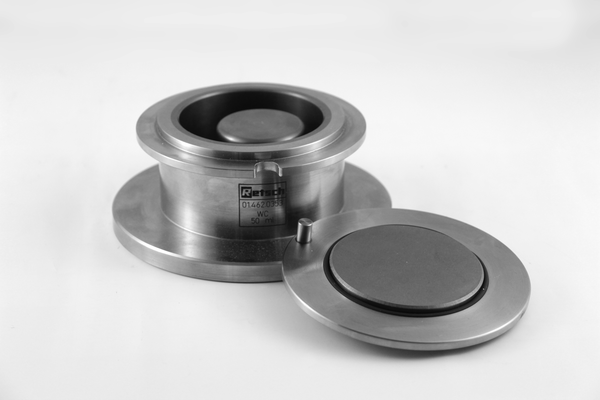

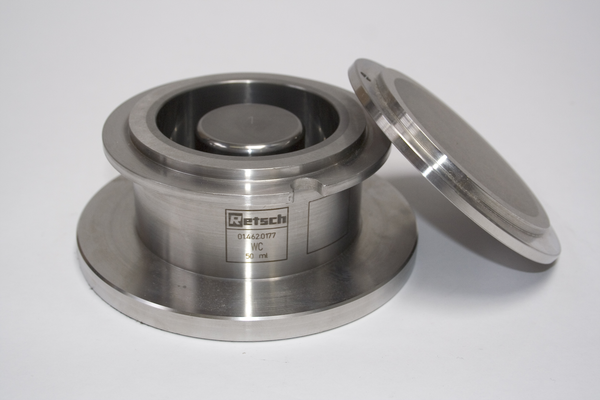

- Carbure de tungstène (densité 14,8 g/cm3, dureté 93,6 HRA, résistance élevée à l'abrasion)
utilisé pour broyer des échantillons très durs et cassants. En utilisant du carbure de tungstène, la contamination de l'échantillon avec du fer est évitée.

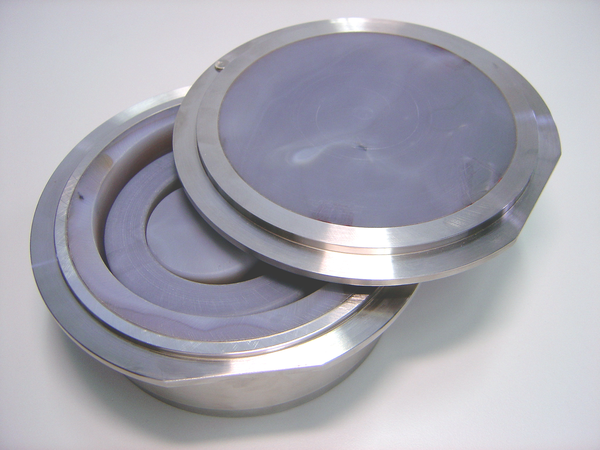

- Agate (densité 2,6 g/cm3, dureté 6,5 - 7 Mohs, faible résistance à l'abrasion)
un matériau naturel très pur approprié pour broyer des échantillons mous à mi-durs ou fibreux. Grâce à sa faible densité, l'agate convient pour les processus de broyage en douceur avec un faible apport d'énergie.

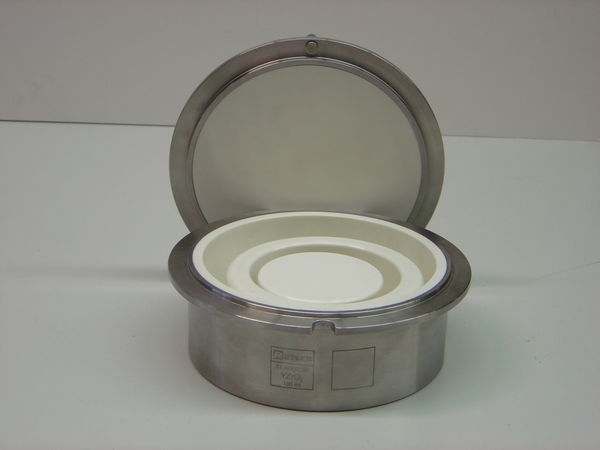

- Oxyde de zirconium (densité 6,05 g/cm3, dureté 1250 HV, résistance élevée à l'abrasion)
matériau céramique approprié pour broyer des échantillons mi-durs à durs et fibreux. Il est généralement utilisé pour les procédés de broyage sans métaux lourds.
- Acier 1.1740 pour le broyage sans métaux lourds (densité 7,8 g/cm3, dureté ≤ 255 HB, résistance moyenne à l'abrasion)
généralement utilisé pour broyer des échantillons mi-durs à durs et cassants.
Note: Le matériau de l'outil de broyage doit être plus dur que l'échantillon. Pour plus d'informations, consultez le document “Material Analyses of Equipment & Accessories” dans la section Téléchargements.
