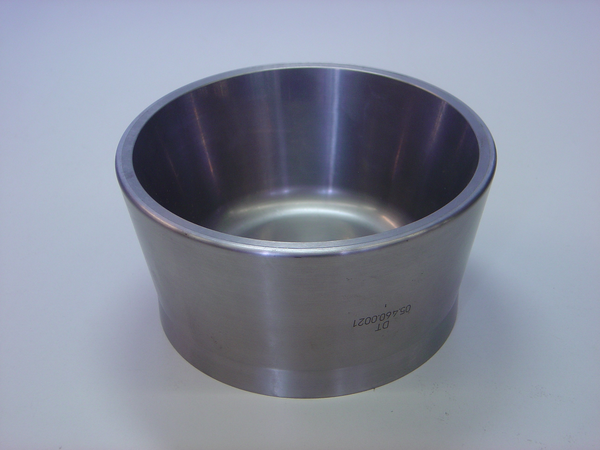

Pour des processus de broyage efficaces et sans contamination, le mortier et le pilon sont disponibles en 7 matériaux différents (pas d'abrasion indésirable):

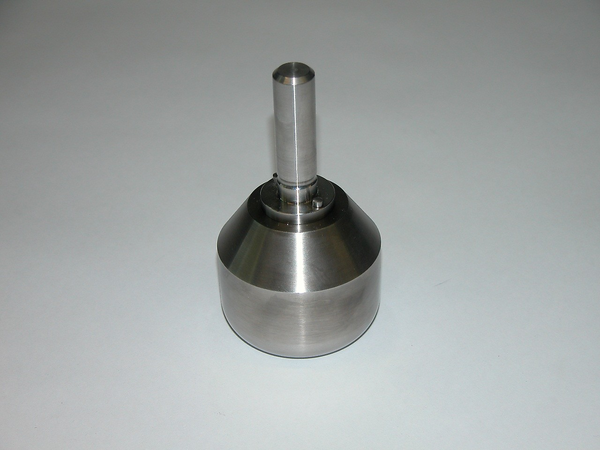

- Acier trempé (densité 7,6 g/cm3, dureté ≤ 250 HB, résistance moyenne à l'abrasion)
généralement utilisé pour broyer des échantillons mi-durs à durs et cassants.

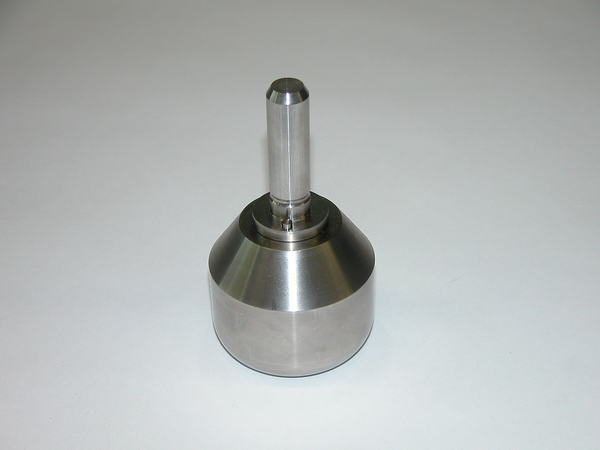

- Acier inoxydable (densité 7,7 g / cm3, dureté ≤ 245 HB, résistance moyenne à l'abrasion):
généralement utilisé pour pulvériser des échantillons moyennement durs à durs et cassants. L'acier inoxydable est également utilisé pour homogénéiser les cellules de levure congelées.

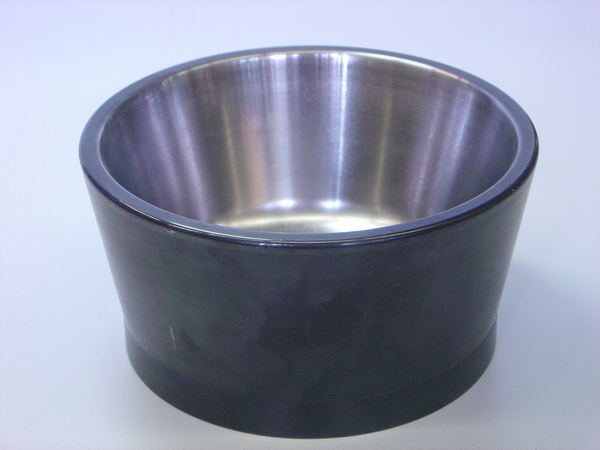

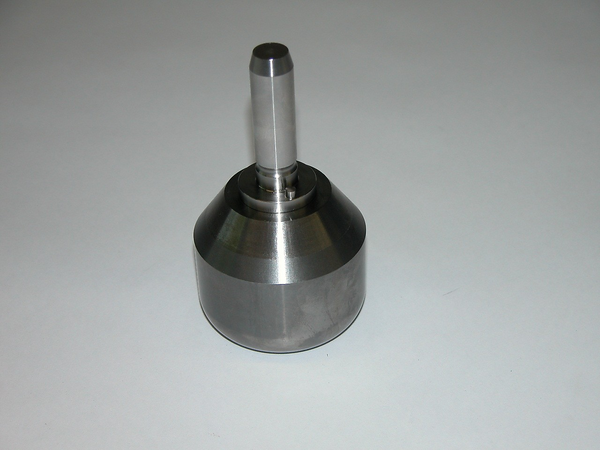

- Carbure de Tungstène (densité 14,8 g/cm3, dureté 93,6 HRA, résistance élevée à l'abrasion)
utilisé pour broyer des échantillons très durs et cassants. En utilisant du carbure de tungstène, la contamination de l'échantillon avec du fer est évitée.
- Agate (densité 2,65 g/cm3, dureté 6,5 - 7 Mohs, faible résistance à l'abrasion)
un matériau naturel très pur approprié pour broyer des échantillons mous à mi-durs ou fibreux.

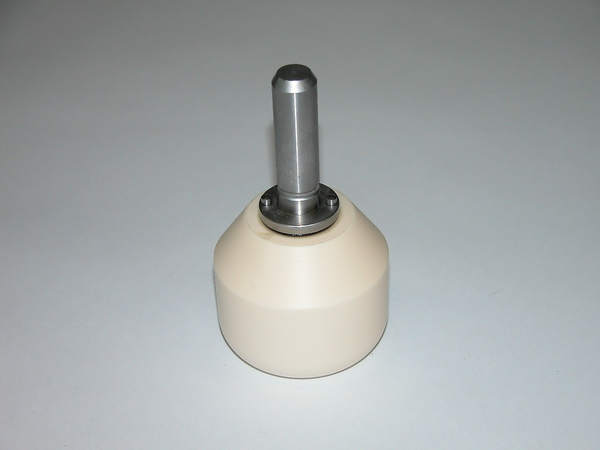

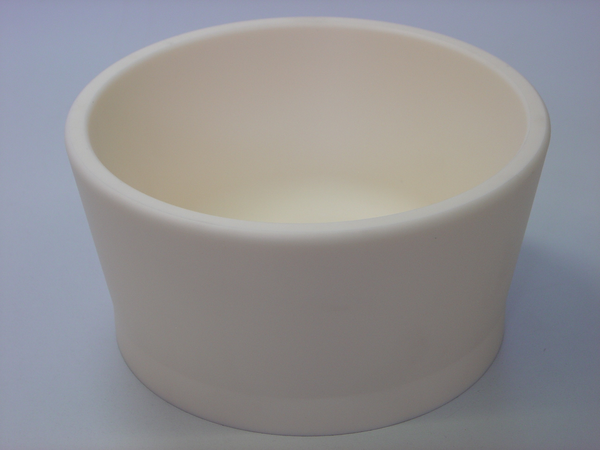

- Corindon fritté (densité 3,9 g/cm3, dureté 1750 HV, résistance moyenne à l'abrasion)
un matériau céramique adapté au broyage d'échantillons mous à mi-durs ou fibreux. Il est principalement utilisé pour les processus de broyage sans métaux lourds.
- Oxyde de zirconium (densité 6,05 g/cm3, dureté 1250 HV, résistance élevée à l'abrasion)
Un matériau céramique approprié pour broyer des échantillons mi-durs à durs et fibreux. Il est généralement utilisé pour les procédés de broyage sans métaux lourds.
- Porcelaine dure (densité 2,4 g / cm3, dureté 1200 HV, résistance élevée à l'abrasion):
un matériau céramique approprié pour broyer des échantillons mi-durs à durs ou fibreux. Il est principalement utilisé pour le broyage sans métaux lourds ou des échantillons pharmaceutiques.
Note: Le matériau de l'outil de broyage doit être plus dur que l'échantillon. Pour plus d'informations, consultez le document “Material Analyses of Equipment & Accessories” dans la section Téléchargements. |
