Le concasseur à mâchoires BB 200 est un modèle sur pied conçu pour un débit allant jusqu'à 300 kg/h, adapté à de nombreuses tâches de concassage typiques. Il accepte des tailles d'alimentation jusqu'à 90 mm. La largeur de la fente peut être réglée en continu de 0 à 30 mm.
En fonction de l'échantillon, il est possible d'obtenir des tailles de particules allant jusqu'à 2 mm, pour une efficacité de broyage de 45. Son utilisation polyvalente comprend le pré-broyage et le broyage fin en continu en une seule étape ou des versions en ligne.
La série de concasseurs à mâchoires RETSCH est disponible en 8 tailles différentes. Le débit et la finesse finale dépendent du type de concasseur, de la largeur de fente sélectionnée et des propriétés de rupture de l'échantillon.
Une conception robuste, une manipulation et un nettoyage simples sont les caractéristiques des modèles de concasseurs à mâchoires RETSCH. Les petites quantités d'échantillon sont traitées par lots ; pour les plus grandes quantités, les concasseurs peuvent fonctionner en continu.
Unité polyvalente orientée vers la finesse
Le concasseur à mâchoires BB 200 se caractérise par une conception robuste, une manipulation et un nettoyage simples. Pour de petites quantités d'échantillons allant jusqu'à 5 L, le BB 200 peut être utilisé par lots ; pour des quantités plus importantes, il peut être utilisé en continu.
L'échantillon broyé est recueilli dans un collecteur amovible. Pour les quantités plus importantes ou les opérations de broyage en continu, le collecteur d'échantillons peut être remplacé par des solutions spécifiques au client (par exemple un convoyeur à bande).
Une rondelle élastique Belleville intégrée dans le réglage de la broche offre une protection supplémentaire contre les surcharges. La broche excentrique qui déplace le bras de broyage est entraînée par un moteur-frein robuste via des courroies trapézoïdales. La plus grande poulie de la courroie fait également office de volant d'inertie pour garantir un fonctionnement uniforme et régulier. Le concasseur à mâchoires BB 200 est équipé de paliers lisses sans entretien ni lubrifiant.
En fonction du matériau et du débit, les mâchoires de broyage commencent tôt ou tard à montrer des signes d'usure. Cela signifie que la distance réglée entre les mâchoires de broyage ou la fente de broyage augmente avec le temps. Pour pouvoir continuer à obtenir des résultats de broyage reproductibles, cette usure doit être compensée.
Les concasseurs à mâchoires RETSCH peuvent être réglés en continu, ce qui permet de compenser l'usure des mâchoires. Pour ce faire, il suffit de modifier lentement le réglage de la largeur d'ouverture, le moteur étant en marche, jusqu'à ce que l'on entende les mâchoires de rupture entrer en contact. Le nouveau point zéro ainsi obtenu est sauvegardé en réajustant l'échelle.
La sécurité est une priorité absolue avec les concasseurs à mâchoires RETSCH. La trémie d'alimentation avec protection contre les projections d'eau n'est pas accessible à la main. Un interrupteur de sécurité et le moteur frein assurent un arrêt immédiat en cas d'ouverture ou de mise en marche incorrecte de l'appareil.

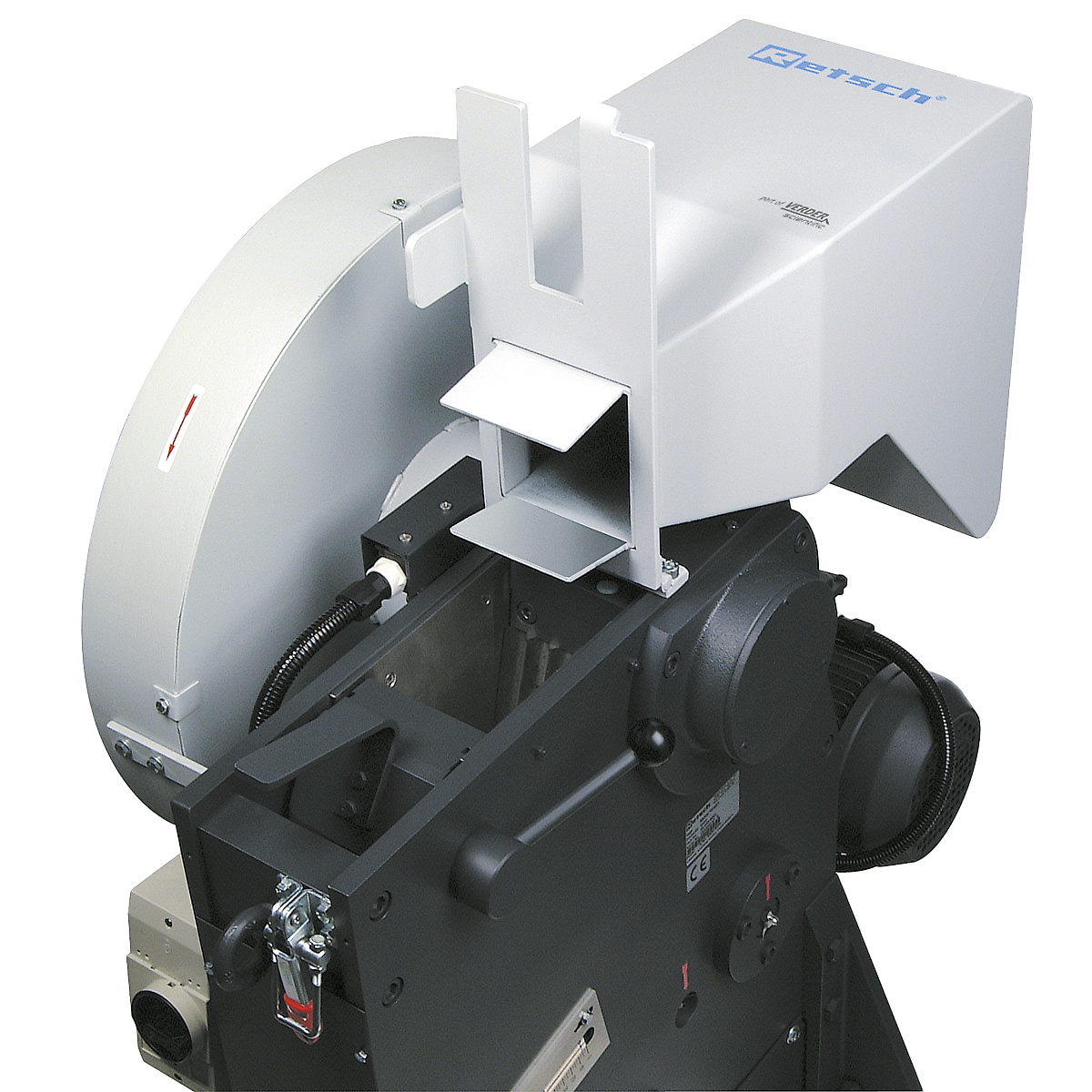

Pour faciliter le nettoyage de la chambre de broyage, la trémie à charnière peut être retirée en quelques étapes simples. Les concasseurs à mâchoires fonctionnent de manière très régulière et silencieuse et ne nécessitent pratiquement aucun entretien.
Les mâchoires et les plaques d'usure sont disponibles en cinq matériaux différents à choisir en fonction de l'échantillon et de l'analyse à effectuer :
En plus du modèle standard, le concasseur à mâchoires BB 200 est également disponible dans des versions spéciales adaptées aux exigences d'applications particulières.
Tous les concasseurs à mâchoires sont disponibles dans une version sans métaux lourds. Le BB 200 peut également être fourni dans une version spéciale adaptée au concassage de matériaux semi-conducteurs. Celle-ci comprend un revêtement en plastique de la trémie d'alimentation et du réceptacle ainsi que des mâchoires de broyage et des plaques d'usure en carbure de tungstène.
Ainsi, l'échantillon n'entre à aucun moment en contact avec des matériaux métalliques et aucune abrasion des outils de broyage n'altère la pureté du matériau de l'échantillon.

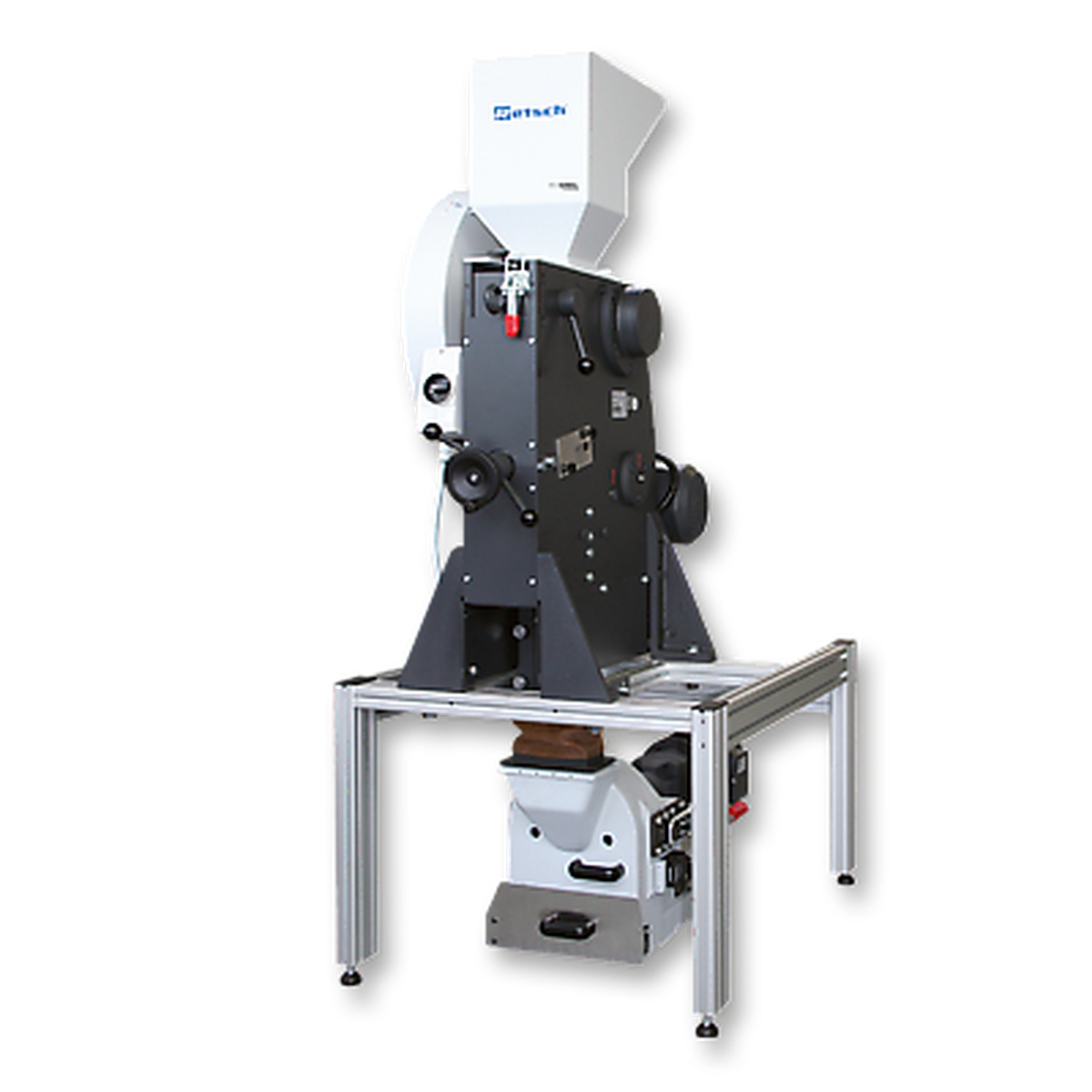

Pour le broyage rapide et continu de grandes quantités de matériaux grossiers à une finesse analytique, la combinaison du broyeur à mâchoires BB 200 et du broyeur à disques RETSCH DM 200 est la solution parfaite.
Le concasseur est monté au-dessus du broyeur à disques sur un châssis et les deux instruments sont reliés par une goulotte. Avec cette installation, des échantillons d'une taille allant jusqu'à 90 mm peuvent être broyés jusqu'à 100 microns en une seule étape.
Le concasseur à mâchoires BB 200 est également disponible dans une version adaptée au broyage continu en ligne, par exemple pour le contrôle qualité pendant le processus de production. À ces fins, il est fourni sans trémie d'alimentation et sans interrupteur de protection du moteur. La tension du moteur triphasé est choisie en fonction des besoins du client.
Les puissants concasseurs à mâchoires de RETSCH conviennent parfaitement au concassage préalable de matériaux de construction, de minerais, de granit, de céramiques oxydées, de quartz, de scories, de silicium, de charbon, d'alliages de tungstène, de clinker de ciment, etc.
béton
jade
Verre
Charbon
Consultez notre base de données d'applications pour trouver la meilleure solution pour votre application.
| Applications | concassage et pré-broyage |
| Champ d'application | chimie / plastiques, environnement / recyclage, géologie / métallurgie, ingénierie/ électroniques, matériaux de construction, verre / céramiques |
| Matière chargée | mi-dur, dur, cassant |
| Principe de broyage | pression |
| Granulométrie initiale Max* | < 90 mm |
| Finesse finale* | < 2 mm |
| Débit* | 300 kg/h |
| Matériau des outils de broyage | acier au manganèse, acier inoxydable, carbure de tungstène, acier 1.1750 (pour le broyage sans métaux lourds) |
| Ouverture des mâchoires | 90 x 90 mm |
| Réglage de la fente de broyage | 0 - 30 mm |
| Affichage de la largeur de fente | Échelle |
| Ajustage du point zéro | oui |
| Trémie rabattable | oui |
| Système d'aspiration de la poussière | oui |
| Palier lisse sans entretien et sans lubrifiant : | oui |
| Version encastrable | en option |
| Récipient collecteur | 5 l |
| Entraînement | moteur monophasé / moteur triphasé |
| Puissance d'entraînement | 1.5 kW |
| Donnée d'alimentation électrique | différentes tensions |
| Connexion d'alimentation | monophasé/triphasé |
| Indice de protection | IP 54 |
| l x H x P fermé | 450 x 1160 x 900 mm |
| Poids net | ~ 300 kg |
| Normes | CE |
Le concasseur à mâchoires BB 200 est un concasseur à alimentation forcée robuste et puissant. Le matériau d'alimentation passe par la trémie sans retour et entre dans la chambre de broyage. Le broyage a lieu dans la zone cunéiforme située entre le bras de broyage fixe et celui qui est déplacé par un arbre d'entraînement excentrique. Le mouvement elliptique écrase l'échantillon qui tombe ensuite par gravité.
Dès que l'échantillon est plus petit que la largeur de la fente d'évacuation, il tombe dans un collecteur amovible à l'intérieur du concasseur à mâchoires. Le réglage continu de la largeur d'ouverture avec graduation assure un broyage optimal en fonction de la largeur d'ouverture réglée.
