Le BB 50 est le plus petit modèle des concasseurs à mâchoires RETSCH et a été spécialement conçu pour la préparation des échantillons en laboratoire. Ce broyeur compact s'adapte à toutes les paillasses de laboratoire et permet une manipulation sûre et pratique.

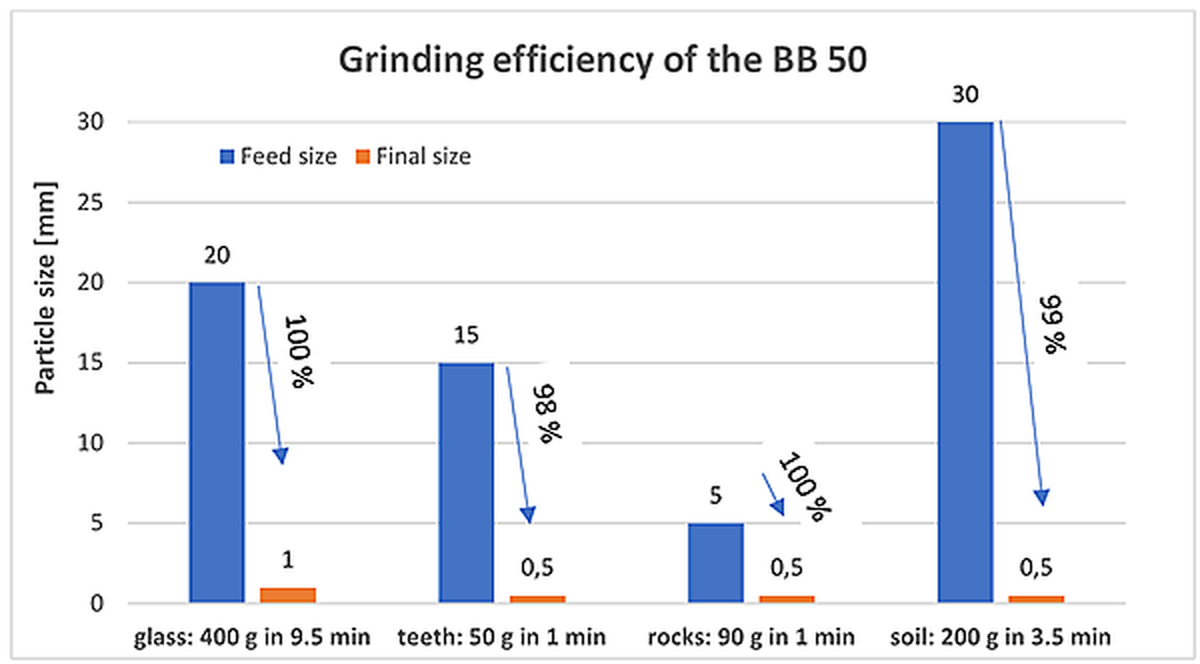

Ce concasseur à mâchoires broie en douceur et sans perte de petites quantités d'échantillons de grande taille jusqu'à 40 mm. Grâce à l'efficacité du broyage de ce modèle de paillasse, il est possible d'obtenir des tailles de particules allant jusqu'à 0,5 mm. Des résultats reproductibles sont assurés par le réglage au point zéro de la largeur de fente. Grâce à cette fonction, le BB 50 permet de compenser toute usure des mâchoires par simple pression sur un bouton.
La série de concasseurs à mâchoires RETSCH est disponible en 8 tailles différentes. Le débit et la finesse finale dépendent du type de concasseur, de la largeur de fente sélectionnée et des propriétés de rupture de l'échantillon.
Une conception robuste, une manipulation et un nettoyage simples sont les caractéristiques des modèles de concasseurs à mâchoires RETSCH. Les petites quantités d'échantillon sont traitées par lots ; pour les plus grandes quantités, les concasseurs peuvent fonctionner en continu.
Vidéo produit
Appareil compact et performant
Le BB 50 est conçu pour un concassage efficace et pratique. La vitesse variable peut être réglée entre 550 et 950 min-1 pour adapter le processus de broyage aux exigences de l'échantillon. La possibilité d'inverser le sens de rotation est utile si une trop grande quantité d'échantillons a été introduite dans le broyeur et l'a bloqué. La simple pression d'un bouton permet de relancer le processus. Grâce à ses roulements lubrifiés en permanence et à sa conception robuste, le concasseur à mâchoires BB 50 ne nécessite pratiquement aucun entretien.

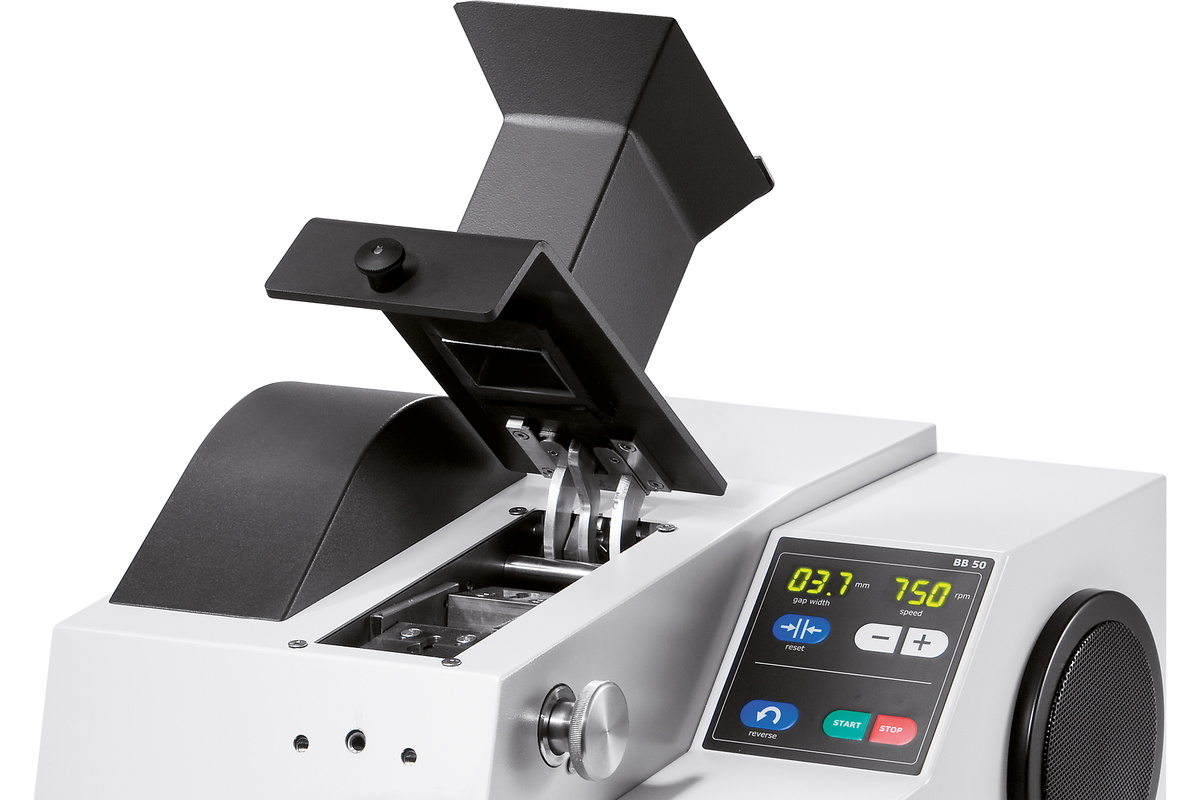

La trémie repliable peut être retirée pour un accès facile

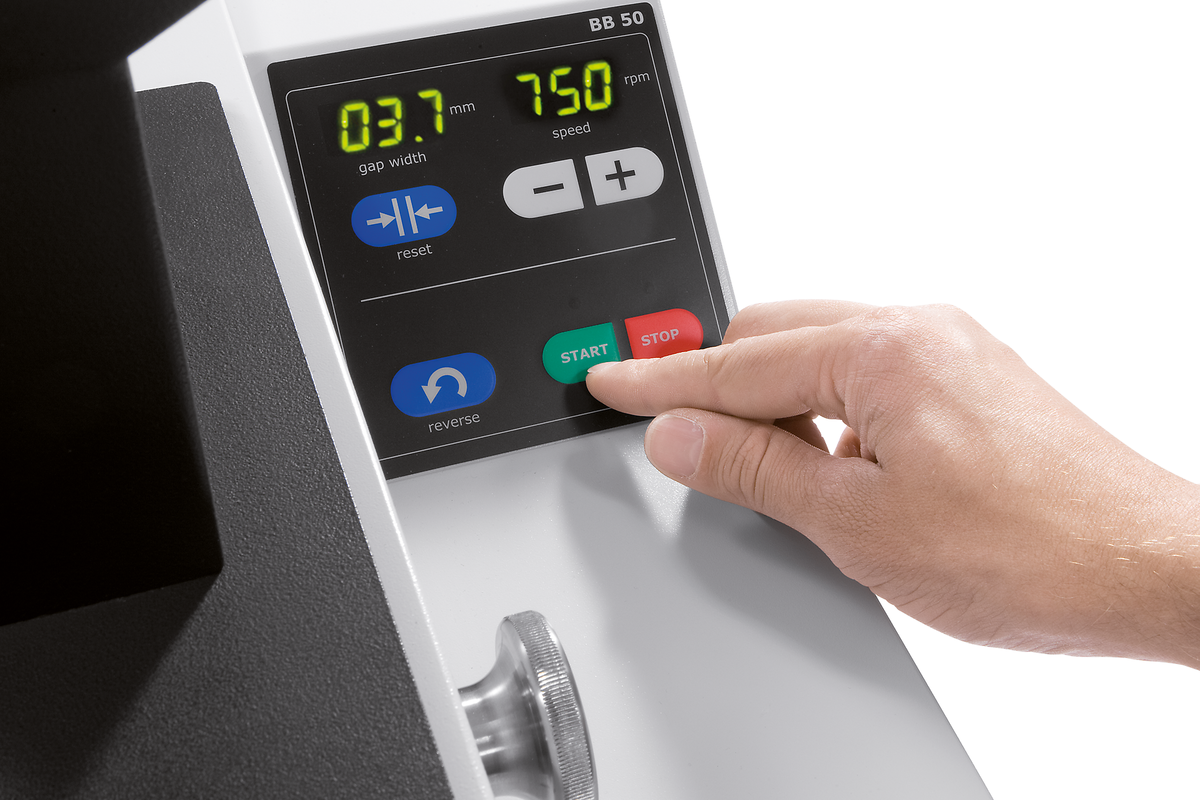

Réglage numérique de la vitesse et affichage de la largeur de fente

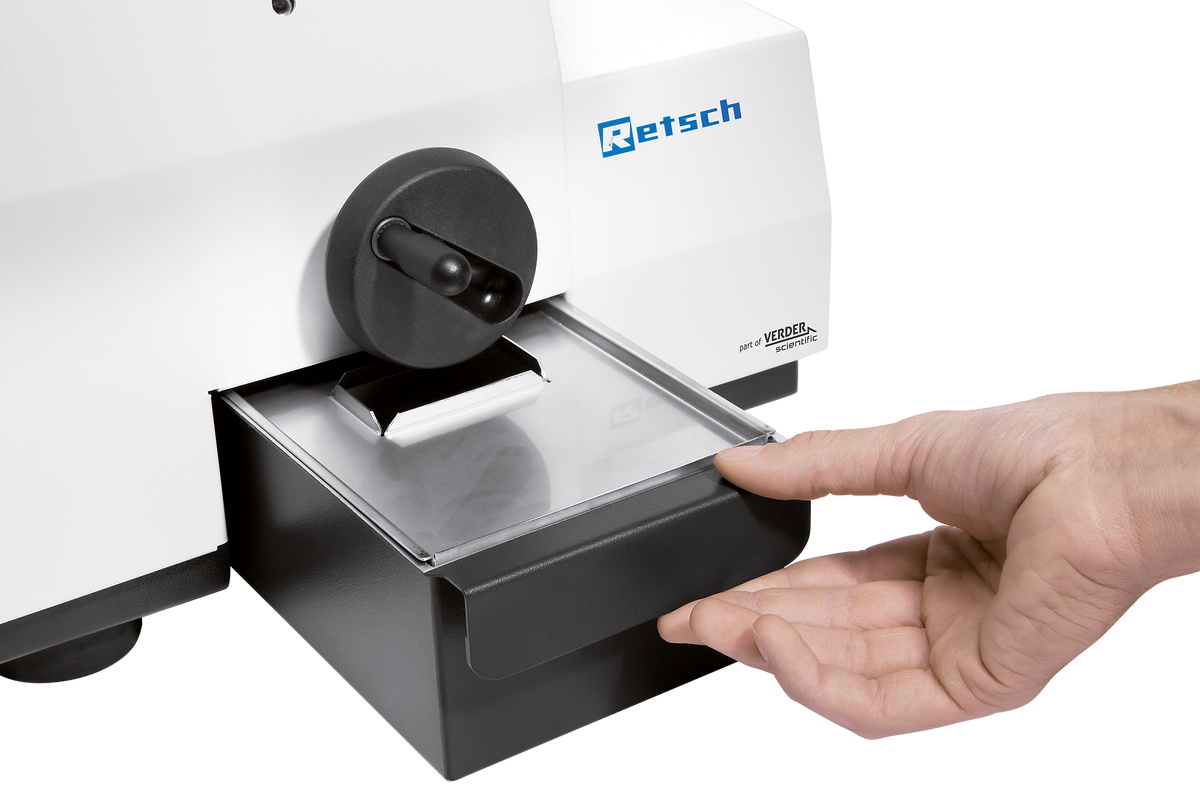

Grand collecteur (3 l) avec couvercle en option
Un avantage du concasseur à mâchoires BB 50 est ce qu'on appelle le réglage du point zéro. Tôt ou tard, les mâchoires de broyage montrent des signes d'usure qui affectent la reproductibilité du processus de broyage. Cet effet peut être compensé par le réglage du point zéro. Un signe sur l'écran indique si les mâchoires doivent être remplacées, ce qui permet d'éviter d'endommager le broyeur.
Travailler avec le concasseur à mâchoires BB 50 est facile et sûr. Le grand panneau de commande, clairement structuré, permet l'affichage numérique de paramètres tels que la largeur de fente et la vitesse. L'échantillon est introduit dans le concasseur par la grande trémie équipée d'une protection contre les projections d'eau.
Pour faciliter le nettoyage, la trémie repliable et le bras du broyeur peuvent être retirés sans outils. L'utilisateur peut également remplacer les mâchoires de broyage si le broyeur doit être converti pour des applications différentes.

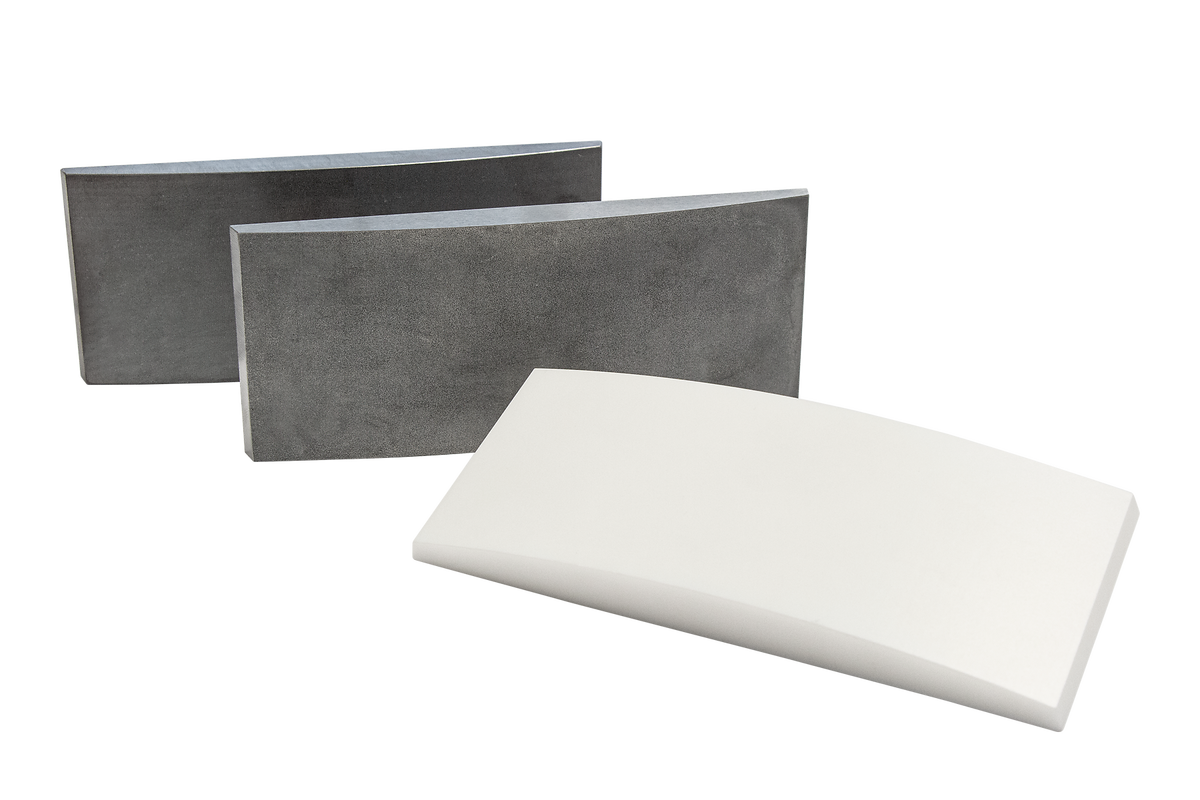

Les mâchoires et les plaques d'usure sont disponibles en cinq matériaux différents à choisir en fonction de l'échantillon et de l'analyse à effectuer :

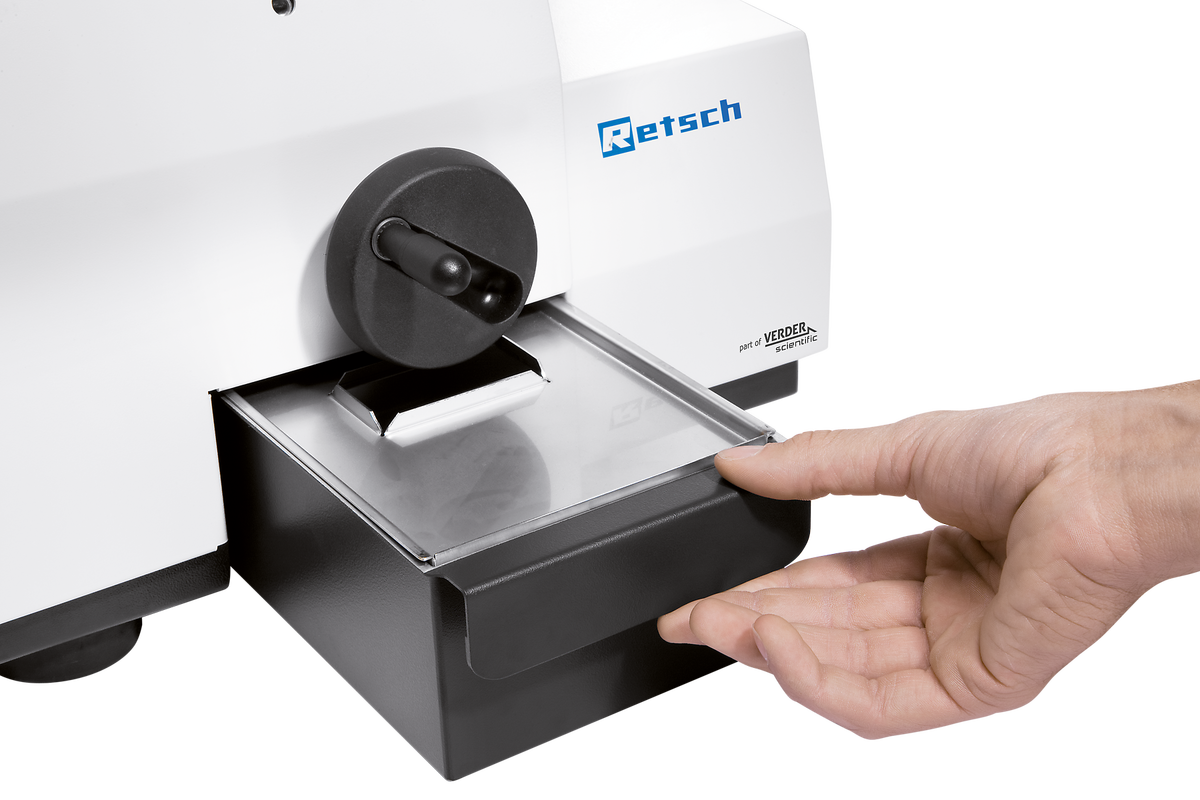

Le couvercle en option du collecteur du concasseur à mâchoires garantit que les résidus fins des échantillons précédents tombent sur le couvercle et non dans le collecteur, ce qui permet d'éviter les contaminations croisées.
Les puissants concasseurs à mâchoires de RETSCH conviennent parfaitement au concassage préalable de matériaux de construction, de minerais, de granit, de céramiques oxydées, de quartz, de scories, de silicium, de charbon, d'alliages de tungstène, de clinker de ciment, etc.
béton
jade
Verre
Charbon
Consultez notre base de données d'applications pour trouver la meilleure solution pour votre application.
| Applications | concassage et pré-broyage |
| Champ d'application | agriculture, biologie, géologie/ métallurgie, matériaux de construction, médecine / produits pharmaceutiques, verres/céramiques |
| Matière chargée | mi-dur, dur, cassant |
| Principe de broyage | pression |
| Granulométrie initiale Max* | < 40 mm |
| Finesse finale* | < 0.5 mm |
| Débit* | 3 l/lot |
| Matériau des outils de broyage | acier au manganèse, acier inoxydable, carbure de tungstène, oxyde de zirconium, acier 1.1750 (pour broyage sans métaux lourds) |
| Ouverture des mâchoires | 45 x 59 mm |
| Réglage de la fente de broyage | 0 - 11 mm par palier de 0.1 mm |
| Affichage de la largeur de fente | numérique |
| Ajustage du point zéro | oui |
| Inversion du sens de rotation | oui |
| Trémie rabattable | oui |
| Système d'aspiration de la poussière | étanche à la poussière |
| Graissage central | lubrification à vie par le fabricant |
| Version encastrable | utilisation possible en process en enlevant le collecteur |
| Récipient collecteur | 3 l |
| Entraînement | moteur triphasé avec convertisseur de fréquence |
| Puissance d'entraînement | 1.1 kW |
| Donnée d'alimentation électrique | différentes tensions |
| Connexion d'alimentation | monophasé |
| Indice de protection | IP 20 / IP 00 aux fentes de ventilation |
| l x H x P fermé | 420 x 460 x 560 mm |
| Poids net | ~ 79 kg |
| Normes | CE |
Le concasseur à mâchoires BB 50 est un concasseur à alimentation forcée robuste et puissant. Le matériau d'alimentation passe par la trémie sans retour et entre dans la chambre de broyage.
Le broyage dans le concasseur à mâchoires a lieu dans la zone cunéiforme entre le bras de broyage fixe et celui qui est déplacé par un arbre d'entraînement excentrique. Le mouvement elliptique écrase l'échantillon qui tombe ensuite par gravité.
Dès que l'échantillon est plus petit que la largeur de la fente d'évacuation, il tombe dans un collecteur amovible. Le réglage continu de la largeur de la fente avec affichage numérique assure un broyage optimal en fonction de la valeur de la largeur de la fente réglée.
